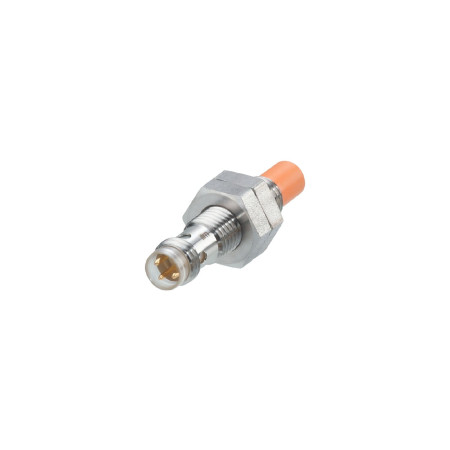

Induktív érzékelő IFM IE5340 M8 menettel

Az IFM IE5340 induktív érzékelő egy hengeres menetes érzékelő fémtárgyak érintésmentes érzékelésére automatizálási és gépészeti alkalmazásokban. A rövid ház megkönnyíti a használatot korlátozott beépítési helyen. Az érzékelő egyenáramú tápegységre van tervezve, és alapállapotban nyitott kapcsolókimenettel van felszerelve. A látható LED-jelzés lehetővé teszi a kapcsolási állapot ellenőrzését működés közben.

Műszaki adatok

• Modell: IFM IE5340
• Érzékelő típusa: induktív érzékelő
• Elektromos kivitel: PNP/NPN
• Kimeneti funkció: alapállapotban nyitott
• Érzékelési tartomány: 5 mm
• Valós érzékelési tartomány Sr: 5 ± 10%
• Munkatávolság: 0 - 4,05 mm
• Tápfeszültség: 10–30 V DC
• Védelmi osztály: III
• Fordított polaritás elleni védelem: igen
• Rövidzárlatvédelem: igen
• Túlterhelés elleni védelem: igen
• Maximális feszültségesés a DC kapcsolókimeneten: 3,5 V
• Minimális terhelési áram: 2 mA, csak kétvezetékes üzemben
• Maximális maradékáram: 0,5 mA, csak kétvezetékes üzemben
• A DC kapcsolókimenet folyamatos árama: 100 mA
• DC kapcsolási frekvencia: 600 Hz
• Ház kialakítása: menetes
• Méretek: M8 x 1 / hossz 40 mm
• Menetjelölés: M8 x 1
• Szerelési mód: nem süllyesztett szerelés
• Védelem: IP65, IP67, ha a csatlakozó illesztődarabja megfelelően meg van húzva
• Környezeti hőmérséklet: 0 és 60 °C között
• Csatlakozó: 1 x M8, A kódolású
• Állapotjelzés: 4x LED, sárga
• Súly: 13,8 g
• Ház anyaga: 1.4401 / 316 rozsdamentes acél
• Érzékelő felület anyaga: LCP, narancssárga
• LED ablak anyaga: PPSU
• Rögzítőanya: 1.4401 / 316 rozsdamentes acél

Funkciók és jellemzők

• Fémtárgyak érintésmentes érzékelése.
• Rövid, hengeres kialakítás korlátozott helyekre történő telepítéshez.
• A kapcsolási állapot látható kijelzése LED-en keresztül.
• Háromvezetékes vagy kétvezetékes egységként használható.
• Menetes fémház a mechanikailag biztonságos rögzítéshez.
• Nem süllyesztett szerelésű kialakítás.
• M8-as csatlakozó A kódolással.
• Integrált védelem fordított polaritás, rövidzárlat és túlterhelés ellen.

Ideális a következőkhöz:

• Ipari automatizálás.
• Fém alkatrészek helyzet- és jelenlétérzékelése.
• Szerelőberendezések, manipulátorok és gyártósorok.
• Korlátozott telepítési hellyel rendelkező alkalmazások.
• Érintésmentes érzékelést igénylő gépek és berendezések.

A csomag tartalma

• Induktív érzékelő IFM IE5340
• 2 rögzítőanya

Miért válassza ezt a terméket?

• Kompakt méretek és M8 x 1 menet megkönnyítik a gépegységekbe való integrálást.
• Az érintésmentes érzékelési elv korlátozza a mechanikai kopást.
• A kapcsolási állapot kijelzése leegyszerűsíti az üzembe helyezést és a diagnosztikát.
• A védőfunkciók helyes csatlakoztatás esetén támogatják a biztonságos működést.
• A fémház és az IP65/IP67 védelem lehetővé teszi az ipari környezetben való használatot.

Telepítési és üzemeltetési utasítások

• A nem süllyesztett szerelési módszert az érzékelő tervezési specifikációja szerint kell alkalmazni.
• Csatlakoztatáskor használja a megfelelő A kódolású M8-as csatlakozót.
• Az árnyékolás fenntartása érdekében a csatlakozót megfelelően meg kell húzni.
• Összeszereléskor tartsa be a mechanikus alkatrészek előírt meghúzási nyomatékát.
• Üzembe helyezés előtt ellenőrizze a megfelelő kimeneti és tápcsatlakozást.

Biztonsági figyelmeztetés

• A szerelést és az elektromos csatlakoztatást csak lekapcsolt tápellátás mellett végezze.
• A helytelen bekötés károsíthatja az érzékelőt vagy a kapcsolódó berendezéseket.
• Vegye figyelembe a névleges tápfeszültség-tartományt és a kimeneti terhelést.
• Ipari alkalmazásokban az érzékelőt a teljes eszköz biztonsági kialakításának megfelelően kell használni.
• A telepítést megfelelő villanyszerelői képesítéssel rendelkező személynek kell elvégeznie.
