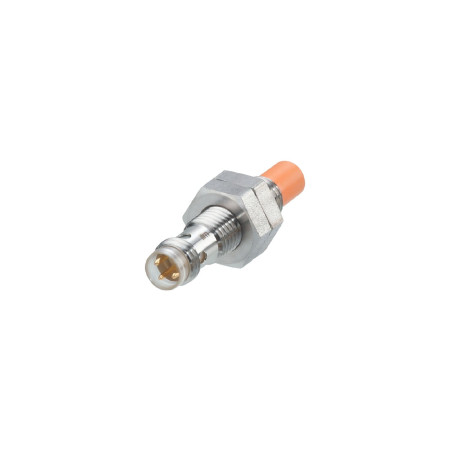

Sensore induttivo IFM IE5340 con filettatura M8

Il sensore induttivo IFM IE5340 è un sensore cilindrico filettato per il rilevamento senza contatto di oggetti metallici in applicazioni di automazione e macchinari. L'alloggiamento compatto ne facilita l'utilizzo in spazi di installazione limitati. Il sensore è progettato per l'alimentazione in corrente continua ed è dotato di un'uscita di commutazione normalmente aperta. Un LED di segnalazione visibile consente di verificare lo stato di commutazione durante il funzionamento.

Specifiche tecniche

• Modello: IFM IE5340
• Tipo di sensore: sensore induttivo
• Progettazione elettrica: PNP/NPN
• Funzione di uscita: normalmente aperta
• Campo di rilevamento: 5 mm
• Campo di rilevamento reale Sr: 5 ± 10 %
• Distanza di lavoro: da 0 a 4,05 mm
• Tensione di alimentazione: da 10 a 30 V CC
• Classe di protezione: III
• Protezione contro l'inversione di polarità: sì
• Protezione da cortocircuito: sì
• Protezione da sovraccarico: sì
• Caduta di tensione massima sull'uscita di commutazione CC: 3,5 V
• Corrente di carico minima: 2 mA, solo in funzionamento a due fili
• Corrente residua massima: 0,5 mA, solo in funzionamento a due fili
• Corrente continua dell'uscita di commutazione CC: 100 mA
• Frequenza di commutazione CC: 600 Hz
• Design dell'alloggiamento: filettato
• Dimensioni: M8 x 1 / lunghezza 40 mm
• Designazione della filettatura: M8 x 1
• Metodo di montaggio: montaggio non a filo
• Protezione: IP65, IP67 quando il connettore è serrato correttamente
• Temperatura ambiente: da 0 a 60 °C
• Connettore: 1 x M8, codificato A
• Indicazione di stato: 4 LED gialli
• Peso: 13,8 g
• Materiale dell'alloggiamento: acciaio inossidabile 1.4401 / 316
• Materiale della superficie di rilevamento: LCP, arancione
• Materiale della finestra LED: PPSU
• Controdado: acciaio inossidabile 1.4401 / 316

Funzioni e caratteristiche

• Rilevamento senza contatto di oggetti metallici.
• Design cilindrico compatto per installazioni in spazi limitati.
• Indicazione visibile dello stato di commutazione tramite LED.
• Può essere utilizzato come unità a tre o due fili.
• Alloggiamento metallico filettato per un montaggio meccanicamente sicuro.
• Design per montaggio non a filo.
• Connettore M8 con codifica A.
• Protezione integrata contro inversione di polarità, cortocircuito e sovraccarico.

Ideale per

• Automazione industriale.
• Rilevamento della posizione e della presenza di parti metalliche.
• Dispositivi di assemblaggio, manipolatori e linee di produzione.
• Applicazioni con spazio di installazione limitato.
• Macchine e apparecchiature che richiedono il rilevamento senza contatto.

Contenuto della confezione

• Sensore induttivo IFM IE5340
• 2 dadi di bloccaggio

Perché scegliere questo prodotto?

• Le dimensioni compatte e la filettatura M8 x 1 facilitano l'integrazione nei gruppi macchina.
• Il principio di rilevamento senza contatto limita l'usura meccanica.
• L'indicazione dello stato di commutazione semplifica la messa in servizio e la diagnostica.
• Le funzioni di protezione garantiscono un funzionamento sicuro se collegate correttamente.
• L'alloggiamento in metallo e la protezione IP65/IP67 ne consentono l'utilizzo in ambienti industriali.

Istruzioni di installazione e funzionamento

• Attenersi al metodo di montaggio non a filo parete in conformità con le specifiche di progettazione del sensore.
• Durante il collegamento, utilizzare il connettore M8 corrispondente con codifica A.
• Per mantenere la schermatura, è necessario serrare correttamente il connettore di accoppiamento.
• Durante il montaggio, rispettare la coppia di serraggio prescritta per le parti meccaniche.
• Prima della messa in funzione, verificare la corretta uscita e il collegamento all'alimentazione.

Avviso di sicurezza

• Eseguire l'installazione e i collegamenti elettrici solo quando l'alimentazione elettrica è scollegata.
• Un cablaggio errato può causare danni al sensore o alle apparecchiature a valle.
• Osservare l'intervallo di tensione di alimentazione nominale e il carico di uscita.
• Nelle applicazioni industriali, il sensore deve essere utilizzato in conformità con la progettazione di sicurezza dell'intero dispositivo.
• L'installazione deve essere effettuata da una persona in possesso delle qualifiche elettriche appropriate.
