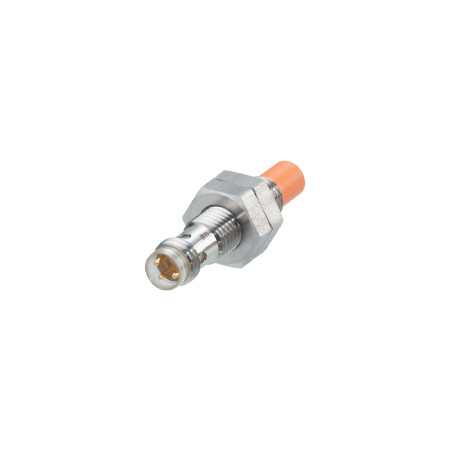

Induktivni senzor IFM IE5340 s navojem M8

Induktivni senzor IFM IE5340 je cilindrični senzor s navojem za beskontaktno otkrivanje metalnih predmeta u automatizaciji i strojnim primjenama. Kratko kućište olakšava upotrebu u ograničenom prostoru za ugradnju. Senzor je dizajniran za istosmjerno napajanje i opremljen je normalno otvorenim sklopnim izlazom. Vidljiva LED signalizacija omogućuje provjeru stanja sklopke tijekom rada.

Tehničke specifikacije

• Model: IFM IE5340
• Vrsta senzora: induktivni senzor
• Električna izvedba: PNP/NPN
• Izlazna funkcija: normalno otvoren
• Domet detekcije: 5 mm
• Stvarni raspon detekcije Sr: 5 ± 10 %
• Radna udaljenost: 0 do 4,05 mm
• Napon napajanja: 10 do 30 V DC
• Klasa zaštite: III
• Zaštita od obrnutog polariteta: da
• Zaštita od kratkog spoja: da
• Zaštita od preopterećenja: da
• Maksimalni pad napona na DC sklopnom izlazu: 3,5 V
• Minimalna struja opterećenja: 2 mA, samo u dvožičnom načinu rada
• Maksimalna preostala struja: 0,5 mA, samo u dvožičnom radu
• Trajna struja istosmjernog sklopnog izlaza: 100 mA
• Frekvencija preklapanja istosmjerne struje: 600 Hz
• Dizajn kućišta: navojni
• Dimenzije: M8 x 1 / duljina 40 mm
• Oznaka navoja: M8 x 1
• Način montaže: ne-ugradbena montaža
• Zaštita: IP65, IP67 kada je spojni dio konektora pravilno zategnut
• Temperatura okoline: 0 do 60 °C
• Priključak: 1 x M8, A-kodiranje
• Indikacija statusa: 4x LED, žuta
• Težina: 13,8 g
• Materijal kućišta: nehrđajući čelik 1.4401 / 316
• Materijal osjetljive površine: LCP, narančasta
• Materijal LED prozora: PPSU
• Sigurnosna matica: nehrđajući čelik 1.4401 / 316

Funkcije i značajke

• Beskontaktno otkrivanje metalnih predmeta.
• Kratki cilindrični dizajn za ugradnju tamo gdje je prostor ograničen.
• Vidljiva indikacija stanja preklopa putem LED-a.
• Može se koristiti kao trožična ili dvožična jedinica.
• Metalno kućište s navojem za mehanički sigurnu montažu.
• Dizajn bez ugradnje u zid.
• Priključak M8 konektora s A-kodiranjem.
• Integrirana zaštita od obrnutog polariteta, kratkog spoja i preopterećenja.

Idealno za

• Industrijska automatizacija.
• Detekcija položaja i prisutnosti metalnih dijelova.
• Montažni uređaji, manipulatori i proizvodne linije.
• Primjene s ograničenim prostorom za ugradnju.
• Strojevi i oprema koji zahtijevaju beskontaktno očitavanje.

Sadržaj paketa

• Induktivni senzor IFM IE5340
• 2 sigurnosne matice

Zašto odabrati ovaj proizvod?

• Kompaktne dimenzije s navojem M8 x 1 olakšavaju integraciju u strojne jedinice.
• Princip beskontaktnog očitavanja ograničava mehaničko trošenje.
• Indikacija stanja preklopa pojednostavljuje puštanje u pogon i dijagnostiku.
• Zaštitne funkcije podržavaju siguran rad kada su ispravno spojene.
• Metalno kućište i zaštita IP65/IP67 omogućuju upotrebu u industrijskim okruženjima.

Upute za instalaciju i uporabu

• Pridržavajte se metode neravne montaže prema konstrukcijskim specifikacijama senzora.
• Prilikom spajanja koristite odgovarajući M8 konektor s A kodiranjem.
• Za održavanje zaštite potrebno je pravilno zategnuti spojni konektor.
• Tijekom montaže pridržavajte se propisanog momenta pritezanja mehaničkih dijelova.
• Prije puštanja u rad, provjerite ispravan izlaz i priključak za napajanje.

Sigurnosna obavijest

• Instalaciju i električne spojeve provodite samo kada je napajanje isključeno.
• Nepravilno ožičenje može oštetiti senzor ili opremu nizvodno.
• Pridržavajte se nazivnog raspona napona napajanja i izlaznog opterećenja.
• U industrijskim primjenama, senzor se mora koristiti u skladu sa sigurnosnim dizajnom cijelog uređaja.
• Instalaciju mora izvršiti osoba s odgovarajućim električarskim kvalifikacijama.
