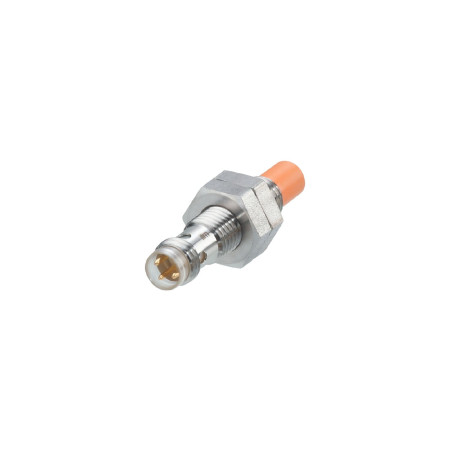

Induktiivinen anturi IFM IE5340 M8-kierteellä

IFM IE5340 -induktiivinen anturi on lieriömäinen kierreanturi metalliesineiden kosketuksettomaan tunnistukseen automaatio- ja konesovelluksissa. Lyhyt kotelo mahdollistaa käytön rajoitetussa asennustilassa. Anturi on suunniteltu tasavirtalähteelle ja siinä on normaalisti avoin kytkentälähtö. Näkyvä LED-signalointi mahdollistaa kytkentätilan tarkistamisen käytön aikana.

Tekniset tiedot

• Malli: IFM IE5340
• Anturin tyyppi: induktiivinen anturi
• Sähköinen suunnittelu: PNP/NPN
• Lähtötoiminto: normaalisti auki
• Tunnistusetäisyys: 5 mm
• Todellinen tuntoetäisyys Sr: 5 ± 10 %
• Työskentelyetäisyys: 0–4,05 mm
• Syöttöjännite: 10–30 V DC
• Suojausluokka: III
• Napaisuuden suojaus: kyllä
• Oikosulkusuojaus: kyllä
• Ylikuormitussuoja: kyllä
• Suurin jännitehäviö DC-kytkentälähdössä: 3,5 V
• Minimikuormitusvirta: 2 mA, vain kaksijohtimisessa käytössä
• Suurin jäännösvirta: 0,5 mA, vain kaksijohtimisessa käytössä
• DC-kytkentälähdön jatkuva virta: 100 mA
• DC-kytkentätaajuus: 600 Hz
• Kotelon rakenne: kierteitetty
• Mitat: M8 x 1 / pituus 40 mm
• Kierremerkintä: M8 x 1
• Kiinnitystapa: ei uppoasennusta
• Suojausluokka: IP65, IP67, kun liittimen vastakappale on kiristetty oikein
• Ympäristön lämpötila: 0–60 °C
• Liitin: 1 x M8, A-koodattu
• Tilan ilmaisin: 4 x LED, keltainen
• Paino: 13,8 g
• Kotelon materiaali: ruostumaton teräs 1.4401 / 316
• Tunnistinpinnan materiaali: LCP, oranssi
• LED-ikkunan materiaali: PPSU
• Lukkomutteri: ruostumaton teräs 1.4401 / 316

Toiminnot ja ominaisuudet

• Metalliesineiden kosketukseton tunnistus.
• Lyhyt lieriömäinen muotoilu asennukseen ahtaisiin tiloihin.
• Kytkentätilan näkyvä ilmaisin LEDin avulla.
• Voidaan käyttää kolmijohtimisena tai kaksijohtimisena yksikkönä.
• Kierteitetty metallikotelo mekaanisesti tukevaa asennusta varten.
• Ei-uppoasennus.
• M8-liitinliitäntä A-koodauksella.
• Integroitu suojaus käänteistä napaisuutta, oikosulkua ja ylikuormitusta vastaan.

Ihanteellinen

• Teollisuusautomaatio.
• Metalliosien sijainnin ja läsnäolon tunnistus.
• Kokoonpanolaitteet, manipulaattorit ja tuotantolinjat.
• Sovellukset, joissa on rajoitetusti asennustilaa.
• Koneet ja laitteet, jotka vaativat kontaktitonta tunnistusta.

Pakkauksen sisältö

• Induktiivinen anturi IFM IE5340
• 2 lukkomutteria

Miksi valita tämä tuote?

• Kompaktit mitat ja M8 x 1 -kierre helpottavat integrointia koneisiin.
• Kosketukseton tunnistusperiaate rajoittaa mekaanista kulumista.
• Kytkentätilan ilmaisin yksinkertaistaa käyttöönottoa ja diagnostiikkaa.
• Suojaustoiminnot tukevat turvallista käyttöä oikein kytkettynä.
• Metallikotelo ja IP65/IP67-suojausluokka mahdollistavat käytön teollisuusympäristöissä.

Asennus- ja käyttöohjeet

• Noudata anturin suunnitteluspesifikaation mukaista ei-uppoasennustapaa.
• Käytä liitännässä vastaavaa A-koodattua M8-liitintä.
• Suojauksen ylläpitämiseksi on välttämätöntä kiristää vastaliitin kunnolla.
• Kokoamisen aikana on noudatettava mekaanisten osien määrättyä kiristysmomenttia.
• Ennen käyttöönottoa tarkista oikea lähtö- ja virtaliitäntä.

Turvallisuushuomautus

• Suorita asennus ja sähköliitännät vain, kun virransyöttö on katkaistu.
• Väärä johdotus voi vahingoittaa anturia tai sen alapuolella olevia laitteita.
• Noudata nimellissyöttöjännitealuetta ja lähtökuormaa.
• Teollisuussovelluksissa anturia on käytettävä koko laitteen turvallisuussuunnittelun mukaisesti.
• Asennuksen saa suorittaa ainoastaan henkilö, jolla on asianmukaiset sähköalan pätevyydet.
