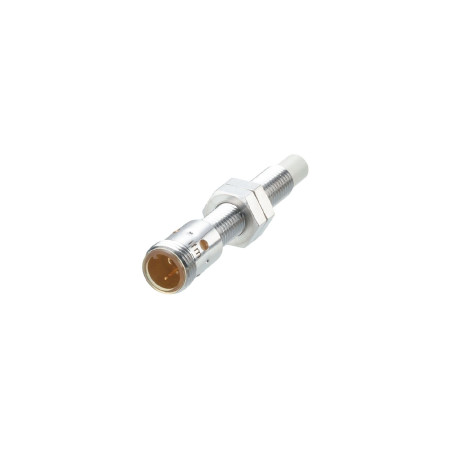

Induktiivinen anturi IFM IE5331 M8-kierteellä

Induktiivinen IFM IE5331 -anturi on lieriömäinen kierteitetty anturi metalliesineiden kosketuksettomaan tunnistukseen teollisissa sovelluksissa. Se on suunniteltu asennettavaksi ahtaisiin tiloihin ja siinä on PNP-kytkentälähtö, jossa on normaalisti avoin kytkentätoiminto. Kierteitetty runko, näkyvä kytkentätilan ilmaisin ja IP67-suojausluokka tukevat käyttöä vaativammissa käyttöympäristöissä.

Tekniset tiedot

• Tuotetyyppi: induktiivinen anturi
• Malli: IE5331
• Lähtötyyppi: PNP
• Lähtötoiminto: normaalisti auki
• Tunnistusetäisyys: 4 mm
• Työskentelyetäisyys: 0–3,25 mm
• Suurempi tunnistusetäisyys: kyllä
• Käyttöjännite: 10–30 V DC
• Virrankulutus: alle 10 mA
• DC-kytkentälähdön jatkuva virta: 100 mA
• Suurin jännitehäviö DC-kytkentälähdössä: 2,5 V
• DC-kytkentätaajuus: 300 Hz
• Suojausluokka: III
• Napaisuuden suojaus: kyllä
• Oikosulkusuojaus: kyllä
• Ylikuormitussuoja: kyllä
• Suojausluokka: IP67
• Ympäristön lämpötila: 0–70 °C
• Kotelon rakenne: kierteitetty
• Kiinnitys: ei uppoasennettava
• Mitat: M8 x 1 / P = 60
• Kierremerkintä: M8 x 1
• Paino: 22,5 g
• Sähköliitäntä: 1 x M12, A-koodattu
• Tilanilmaisin: 4 x 90° LED, keltainen
• Mukana tulevat lisävarusteet: 2 lukkomutteria

Toiminnot ja ominaisuudet

• Metalliesineiden kosketukseton tunnistus
• Kompakti muotoilu asennukseen ahtaissa tiloissa
• Kierretty runko mahdollistaa mekaanisen kiinnityksen muttereilla
• Näkyvä kytkentätilan ilmaisin helpottaa toiminnan tarkistamista käytön aikana
• Suunniteltu teollisuusympäristöihin
• Lähtösuojaustoiminnot vähentävät vaurioiden riskiä virhetilanteissa

Ihanteellinen

• Teollisuusautomaatio
• Metalliosien tunnistus koneissa ja tuotantolinjoilla
• Sijainti- ja loppumerkinanto
• Sovellukset, joissa on rajoitettu asennustila
• Asennukset, jotka vaativat M12-liitinliitännän

Pakkauksen sisältö

• Induktiivinen anturi IFM IE5331
• 2 lukkomutteria

Miksi valita tämä tuote?

• Selkeästi määritellyt sähköiset ja mekaaniset parametrit ohjausjärjestelmiin integrointia varten
• Kompakti M8-kierrerakenne ahtaisiin tiloihin asennettavaksi
• PNP-normaalisti avoin lähtö yleisiin teollisuuden ohjauspiireihin
• IP67-suojausluokka pöly- ja roiskeenkestävään käyttöön ympäristöissä
• Integroitu kytkentätilan signaalijärjestelmä yksinkertaistaa käyttöönottoa ja diagnostiikkaa

Asennus- ja käyttöohjeet

• Noudata määritettyä 10–30 V DC:n syöttöjännitettä ja M12-liittimen oikeaa liitäntää.
• Asenna anturi vaaditun ei-uppoasennustavan mukaisesti.
• Asennuksen aikana kiristä kiinnikkeet asianmukaisesti, jotta kierteet tai kotelo eivät vaurioidu mekaanisesti.
• Jotta laite toimisi oikein, ota huomioon työskentelyetäisyyttä ja skannattavan kohteen materiaalin vaikutusta tunnistusalueeseen.

Turvallisuushuomautus

• Suorita asennus ja kytkentä vain, kun virtalähde on irrotettu.
• Väärät sähköliitännät voivat vahingoittaa anturia tai alavirran piirejä.
• Älä ylitä määritettyjä sähkötehon ja virransyötön rajoituksia.
• Käytä tuotetta ainoastaan määritellyissä käyttöolosuhteissa ja peittoalueella.
• Teollisuuslaitoksiin asennuksen saa suorittaa ainoastaan asianmukainen ammattipätevyys omaava henkilö.
