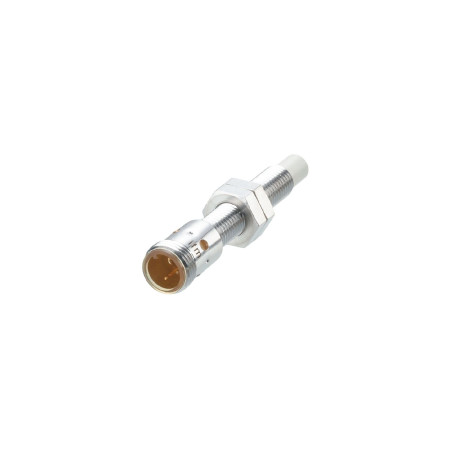

Sensore induttivo IFM IE5331 con filettatura M8

Il sensore induttivo IFM IE5331 è un sensore cilindrico filettato per il rilevamento senza contatto di oggetti metallici in applicazioni industriali. È progettato per l'installazione in spazi ristretti e fornisce un'uscita di commutazione PNP con funzione di commutazione normalmente aperta. Il design con corpo filettato, indicazione visibile dello stato di commutazione e protezione IP67 ne consente l'utilizzo in ambienti operativi più esigenti.

Specifiche tecniche

• Tipo di prodotto: sensore induttivo
• Modello: IE5331
• Tipo di output: PNP
• Funzione di uscita: normalmente aperta
• Campo di rilevamento: 4 mm
• Distanza di lavoro: da 0 a 3,25 mm
• Portata di rilevamento aumentata: sì
• Tensione di funzionamento: 10 - 30 V CC
• Consumo di corrente: inferiore a 10 mA
• Corrente continua dell'uscita di commutazione CC: 100 mA
• Caduta di tensione massima sull'uscita di commutazione CC: 2,5 V
• Frequenza di commutazione CC: 300 Hz
• Classe di protezione: III
• Protezione contro l'inversione di polarità: sì
• Protezione da cortocircuito: sì
• Protezione da sovraccarico: sì
• Grado di protezione: IP67
• Temperatura ambiente: da 0 a 70 °C
• Design dell'alloggiamento: filettato
• Montaggio: non a filo muro
• Dimensioni: M8 x 1 / L = 60
• Designazione della filettatura: M8 x 1
• Peso: 22,5 g
• Collegamento elettrico: 1 x M12, codificato A
• Indicazione di stato: 4 LED a 90°, gialli
• Accessori inclusi: 2 dadi di bloccaggio

Funzioni e caratteristiche

• Rilevamento senza contatto di oggetti metallici
• Design compatto per l'installazione anche in spazi limitati.
• Il corpo filettato consente il fissaggio meccanico con dadi
• L'indicazione visibile dello stato di commutazione consente di verificare facilmente il funzionamento durante l'operazione.
• Progettato per ambienti industriali
• Le funzioni di protezione dell'uscita riducono il rischio di danni in caso di malfunzionamento.

Ideale per

• Automazione industriale
• Rilevamento di parti metalliche su macchinari e linee di produzione
• Segnalazione di posizione e fine
• Applicazioni con spazio di montaggio limitato
• Installazioni che richiedono il collegamento con connettore M12

Contenuto della confezione

• Sensore induttivo IFM IE5331
• 2 dadi di bloccaggio

Perché scegliere questo prodotto?

• Parametri elettrici e meccanici chiaramente definiti per l'integrazione nei sistemi di controllo.
• Design compatto con filettatura M8 per l'installazione in spazi ristretti.
• Uscita PNP normalmente aperta per circuiti di controllo industriali comuni
• Grado di protezione IP67 per l'utilizzo in ambienti che richiedono resistenza alla polvere e all'acqua.
• La segnalazione integrata dello stato di commutazione semplifica la messa in servizio e la diagnostica.

Istruzioni di installazione e funzionamento

• Rispettare la tensione di alimentazione specificata, compresa tra 10 e 30 V CC, e il corretto collegamento del connettore M12.
• Installare il sensore secondo il metodo di montaggio non a filo richiesto.
• Durante l'installazione, serrare adeguatamente i dispositivi di fissaggio per evitare danni meccanici alla filettatura o all'alloggiamento.
• Per un funzionamento corretto, rispettare la distanza di lavoro e l'influenza del materiale dell'oggetto scansionato sul raggio di rilevamento.

Avviso di sicurezza

• Eseguire l'installazione e il collegamento solo quando l'alimentazione è scollegata.
• Collegamenti elettrici errati possono danneggiare il sensore o i circuiti a valle.
• Non superare i limiti specificati di potenza elettrica e di alimentazione.
• Utilizzare il prodotto esclusivamente entro le condizioni operative e la copertura specificate.
• L'installazione in impianti industriali deve essere effettuata da personale in possesso delle qualifiche professionali adeguate.
