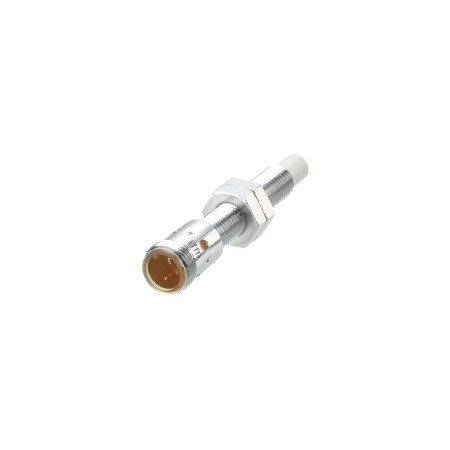

Indukčný senzor IFM IE5331 so závitom M8

Indukčný senzor IFM IE5331 je valcový závitový snímač na bezkontaktnú detekciu kovových objektov v priemyselných aplikáciách. Je určený na montáž do obmedzeného priestoru a poskytuje spínací výstup PNP s funkciou spínania v pokojovom stave rozopnuté. Konštrukcia so závitovým telom, viditeľnou indikáciou spínacieho stavu a krytím IP67 podporuje použitie v náročnejšom prevádzkovom prostredí.

Technické špecifikácie

• Typ produktu: indukčný senzor
• Model: IE5331
• Výstupné prevedenie: PNP
• Výstupné funkcie: normally open
• Snímací dosah: 4 mm
• Pracovná vzdialenosť: 0 až 3,25 mm
• Zvýšený snímací dosah: áno
• Prevádzkové napätie: 10 - 30 V DC
• Prúdový odber: menej ako 10 mA
• Trvalý prúd spínacieho výstupu DC: 100 mA
• Maximálny úbytok napätia na spínacom výstupe DC: 2,5 V
• Spínacia frekvencia DC: 300 Hz
• Trieda ochrany: III
• Ochrana proti prepólovaniu: áno
• Ochrana proti skratu: áno
• Ochrana proti preťaženiu: áno
• Krytie: IP67
• Teplota okolia: 0 až 70 °C
• Prevedenie puzdra: závitové
• Montáž: non-flush mountable
• Rozmery: M8 x 1 / L = 60
• Označenie závitu: M8 x 1
• Hmotnosť: 22,5 g
• Elektrické pripojenie: 1 x M12, kódovanie A
• Indikácia stavu: 4 x 90 ° LED, žltá
• Dodávané príslušenstvo: 2 poistné matice

Funkcie a vlastnosti

• Bezkontaktná detekcia kovových predmetov
• Kompaktné prevedenie na inštaláciu tam, kde je obmedzený priestor
• Závitové telo umožňuje mechanické upevnenie pomocou matíc
• Viditeľná indikácia spínacieho stavu uľahčuje kontrolu funkcie pri prevádzke
• Určené pre priemyselné prostredie
• Ochranné funkcie na výstupe znižujú riziko poškodenia pri chybových stavoch

Ideálne pre

• Priemyselnú automatizáciu
• Detekciu kovových dielov na strojoch a výrobných linkách
• Polohovú a koncovú signalizáciu
• Aplikácia s obmedzeným montážnym priestorom
• Inštalácia vyžadujúca konektorové pripojenie M12

Obsah balenia

• Indukčný senzor IFM IE5331
• 2 poistné matice

Prečo zvoliť tento produkt

• Jasne definované elektrické a mechanické parametre pre integráciu do riadiacich systémov
• Kompaktné závitové prevedenie M8 pre montáž v obmedzenom priestore
• Výstup PNP normally open pre bežné priemyselné riadiace obvody
• Krytie IP67 pre použitie v prevádzkach s požiadavkou na odolnosť voči prachu a vode
• Integrovaná signalizácia spínacieho stavu zjednodušuje uvedenie do prevádzky aj diagnostiku

Pokyny na inštaláciu a prevádzku

• Dodržte predpísané napájacie napätie 10 až 30 V DC a správne zapojenie konektora M12.
• Senzor inštalujte v súlade s požadovaným spôsobom montáže non-flush.
• Pri montáži použite zodpovedajúce dotiahnutie upevňovacích prvkov, aby nedošlo k mechanickému poškodeniu závitu alebo puzdra.
• Pre správnu funkciu rešpektujte pracovnú vzdialenosť a vplyv materiálu snímaného objektu na detekčný dosah.

Bezpečnostné upozornenie

• Inštaláciu a zapojenie vykonávajte iba pri odpojenom napájaní.
• Nesprávne elektrické zapojenie môže viesť k poškodeniu senzora alebo nadväzujúcich obvodov.
• Neprekračujte uvedené elektrické limity výstupu a napájania.
• Výrobok používajte iba v rozsahu stanovených prevádzkových podmienok a krytia.
• Montáž v priemyselnom zariadení má vykonávať osoba so zodpovedajúcou odbornou kvalifikáciou.
