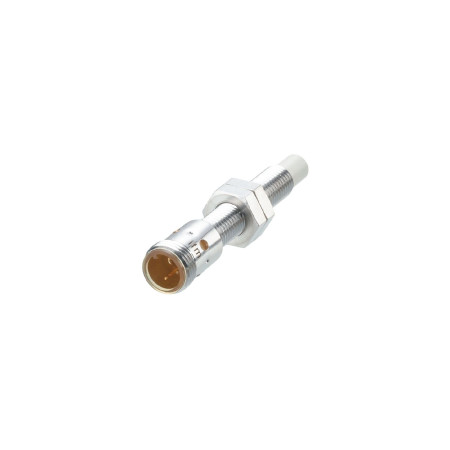

Induktiv sensor IFM IE5331 med M8-gevind

Den induktive sensor IFM IE5331 er en cylindrisk gevindsensor til berøringsfri detektering af metalgenstande i industrielle applikationer. Den er designet til installation i begrænset plads og har en PNP-koblingsudgang med en normalt åben koblingsfunktion. Designet med gevindhus, synlig koblingsstatusindikation og IP67-beskyttelse understøtter brug i mere krævende driftsmiljøer.

Tekniske specifikationer

• Produkttype: induktiv sensor
• Model: IE5331
• Udgangstype: PNP
• Udgangsfunktion: normalt åben
• Tasteafstand: 4 mm
• Arbejdsafstand: 0 til 3,25 mm
• Øget registreringsafstand: ja
• Driftsspænding: 10 - 30 V DC
• Strømforbrug: mindre end 10 mA
• Kontinuerlig strøm for DC-koblingsudgangen: 100 mA
• Maksimalt spændingsfald ved DC-koblingsudgangen: 2,5 V
• DC-koblingsfrekvens: 300 Hz
• Beskyttelsesklasse: III
• Beskyttelse mod omvendt polaritet: ja
• Kortslutningsbeskyttelse: ja
• Overbelastningsbeskyttelse: ja
• Beskyttelse: IP67
• Omgivelsestemperatur: 0 til 70 °C
• Husdesign: gevindskåret
• Montering: ikke-planmonterbar
• Dimensioner: M8 x 1 / L = 60
• Gevindbetegnelse: M8 x 1
• Vægt: 22,5 g
• Elektrisk tilslutning: 1 x M12, A-kodet
• Statusindikation: 4 x 90° LED, gul
• Medfølgende tilbehør: 2 låsemøtrikker

Funktioner og egenskaber

• Berøringsfri detektion af metalgenstande
• Kompakt design til installation, hvor pladsen er begrænset
• Gevindskåret hus muliggør mekanisk fastgørelse med møtrikker
• Synlig visning af koblingsstatus gør det nemt at kontrollere funktionen under drift
• Designet til industrielle miljøer
• Udgangsbeskyttelsesfunktioner reducerer risikoen for skader under fejltilstande

Ideel til

• Industriel automatisering
• Detektion af metaldele på maskiner og produktionslinjer
• Positions- og slutsignalering
• Applikationer med begrænset monteringsplads
• Installationer, der kræver M12-stikforbindelse

Pakkens indhold

• Induktiv sensor IFM IE5331
• 2 låsemøtrikker

Hvorfor vælge dette produkt?

• Klart definerede elektriske og mekaniske parametre til integration i styresystemer
• Kompakt M8-gevinddesign til installation i trange rum
• PNP normalt åben udgang til almindelige industrielle styrekredsløb
• IP67-beskyttelse til brug i miljøer, der kræver støv- og vandafvisende egenskaber
• Integreret signalering af koblingsstatus forenkler idriftsættelse og diagnosticering

Installations- og betjeningsvejledning

• Overhold den angivne forsyningsspænding på 10 til 30 V DC og den korrekte tilslutning af M12-stikket.
• Installer sensoren i overensstemmelse med den krævede ikke-planmonteringsmetode.
• Ved montering skal fastgørelseselementerne strammes korrekt for at undgå mekanisk skade på gevindet eller huset.
• For korrekt funktion skal arbejdsafstanden og indflydelsen af det scannede objekts materiale på detektionsområdet respekteres.

Sikkerhedsmeddelelse

• Udfør kun installation og tilslutning, når strømforsyningen er afbrudt.
• Forkerte elektriske forbindelser kan beskadige sensoren eller de efterfølgende kredsløb.
• Overskrid ikke de angivne grænser for elektrisk effekt og strømforsyning.
• Brug kun produktet inden for de angivne driftsforhold og dækningsområder.
• Installation i industrielle anlæg bør udføres af en person med relevante faglige kvalifikationer.
