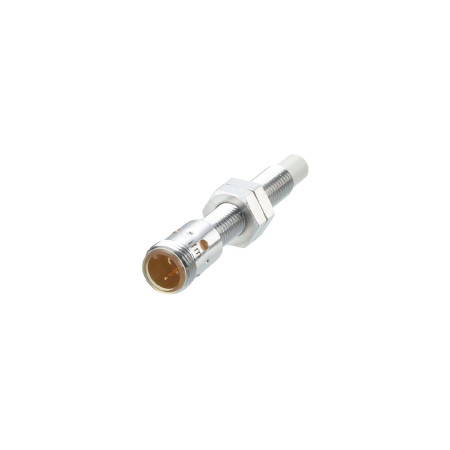

Indukční senzor IFM IE5331 s závitem M8

Indukční senzor IFM IE5331 je válcový závitový snímač pro bezkontaktní detekci kovových objektů v průmyslových aplikacích. Je určen pro montáž do omezeného prostoru a poskytuje spínací výstup PNP s funkcí spínání v klidovém stavu rozepnuto. Konstrukce se závitovým tělem, viditelnou indikací spínacího stavu a krytím IP67 podporuje použití v náročnějším provozním prostředí.

Technické specifikace

• Typ produktu: indukční senzor
• Model: IE5331
• Výstupní provedení: PNP
• Výstupní funkce: normally open
• Snímací dosah: 4 mm
• Pracovní vzdálenost: 0 až 3,25 mm
• Zvýšený snímací dosah: ano
• Provozní napětí: 10 - 30 V DC
• Proudový odběr: méně než 10 mA
• Trvalý proud spínacího výstupu DC: 100 mA
• Maximální úbytek napětí na spínacím výstupu DC: 2,5 V
• Spínací frekvence DC: 300 Hz
• Třída ochrany: III
• Ochrana proti přepólování: ano
• Ochrana proti zkratu: ano
• Ochrana proti přetížení: ano
• Krytí: IP67
• Okolní teplota: 0 až 70 °C
• Provedení pouzdra: závitové
• Montáž: non-flush mountable
• Rozměry: M8 x 1 / L = 60
• Označení závitu: M8 x 1
• Hmotnost: 22,5 g
• Elektrické připojení: 1 x M12, kódování A
• Indikace stavu: 4 x 90° LED, žlutá
• Dodávané příslušenství: 2 pojistné matice

Funkce a vlastnosti

• Bezkontaktní detekce kovových předmětů
• Kompaktní provedení pro instalaci tam, kde je omezený prostor
• Závitové tělo umožňuje mechanické upevnění pomocí matic
• Viditelná indikace spínacího stavu usnadňuje kontrolu funkce při provozu
• Určeno pro průmyslové prostředí
• Ochranné funkce na výstupu snižují riziko poškození při chybových stavech

Ideální pro

• Průmyslovou automatizaci
• Detekci kovových dílů na strojích a výrobních linkách
• Polohovou a koncovou signalizaci
• Aplikace s omezeným montážním prostorem
• Instalace vyžadující konektorové připojení M12

Obsah balení

• Indukční senzor IFM IE5331
• 2 pojistné matice

Proč zvolit tento produkt

• Jasně definované elektrické a mechanické parametry pro integraci do řídicích systémů
• Kompaktní závitové provedení M8 pro montáž v omezeném prostoru
• Výstup PNP normally open pro běžné průmyslové řídicí obvody
• Krytí IP67 pro použití v provozech s požadavkem na odolnost vůči prachu a vodě
• Integrovaná signalizace spínacího stavu zjednodušuje uvedení do provozu i diagnostiku

Pokyny k instalaci a provozu

• Dodržte předepsané napájecí napětí 10 až 30 V DC a správné zapojení konektoru M12.
• Senzor instalujte v souladu s požadovaným způsobem montáže non-flush.
• Při montáži použijte odpovídající dotažení upevňovacích prvků, aby nedošlo k mechanickému poškození závitu nebo pouzdra.
• Pro správnou funkci respektujte pracovní vzdálenost a vliv materiálu snímaného objektu na detekční dosah.

Bezpečnostní upozornění

• Instalaci a zapojení provádějte pouze při odpojeném napájení.
• Nesprávné elektrické zapojení může vést k poškození senzoru nebo navazujících obvodů.
• Nepřekračujte uvedené elektrické limity výstupu a napájení.
• Výrobek používejte pouze v rozsahu stanovených provozních podmínek a krytí.
• Montáž v průmyslovém zařízení má provádět osoba s odpovídající odbornou kvalifikací.
