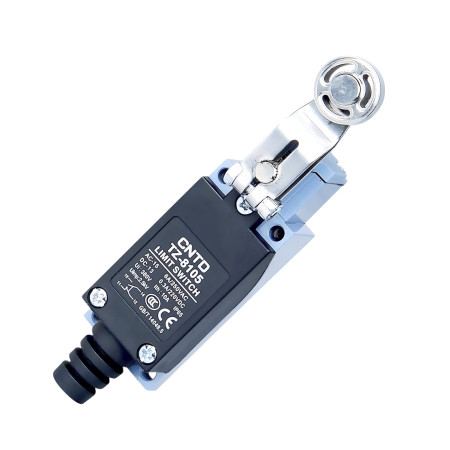

Koncový spínač TZ-8105, páka s kovovým válečkem

Koncový spínač CNTD TZ-8105 ze série TZ-8 je robustní průmyslový mechanický spínač s vertikální pákou zakončenou kovovým válečkem. Toto provedení je ideální pro aplikace s bočním nebo šikmým nájezdem, kde je vyžadován plynulý přenos pohybu, nízké tření a vysoká mechanická odolnost. Kovový váleček výrazně snižuje opotřebení při častém cyklování a zajišťuje dlouhou životnost.

Technické specifikace

• Typ: mechanický koncový spínač (limit switch)
• Model: TZ-8105
• Ovladač: vertikální páka s kovovým válečkem
• Kontaktní uspořádání: 1× NO + 1× NC (dvojitý obvod)
• Provozní rychlost: 5 mm/s až 0,5 m/s
• Kontaktní odpor: max. 25 mΩ
• Izolační odpor: min. 100 MΩ (při 500 VDC)
• Dielektrická pevnost: 1500 VAC / 1 minuta
• Mechanická životnost: 1 000 000 cyklů
• Elektrická životnost: více než 500 000 sepnutí
• Provozní teplota: -20 °C až +70 °C
• Relativní vlhkost: ≤ 95 % RH
• Krytí: IP65
• Rozměry: 29 × 27 × 127 mm
• Hmotnost: 155 g

Jmenovité napětí a proudy

Funkce a vlastnosti

• Vertikální páka umožňující spolehlivý přenos bočního pohybu
• Kovový váleček pro nízké tření a vysokou mechanickou odolnost
• Plynulý chod při šikmém i bočním nájezdu
• Dvojitý pružinový mechanismus kontaktů pro dlouhou životnost
• Pevné pouzdro z hliníkové slitiny a zesíleného plastu
• Odolnost vůči vodě, prachu a olejům (IP65)

Ideální pro

• Průmyslovou automatizaci
• Dopravníkové a manipulační systémy
• CNC a obráběcí stroje
• Balicí a montážní linky
• Aplikace s bočním nebo šikmým nájezdem

Obsah balení

• Koncový spínač CNTD TZ-8105

Proč zvolit tento produkt

• Přehledná tabulka jmenovitých napětí a proudů
• Vysoká mechanická i elektrická životnost
• Odolné průmyslové provedení
• Spolehlivý provoz i v náročných podmínkách
• Ověřená kvalita řady CNTD TZ-8
