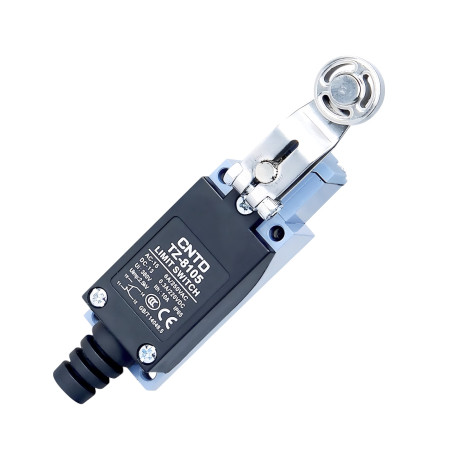

Finecorsa TZ-8105 con leva e rullo metallico, IP65
zoom_out_map
chevron_left chevron_right

Finecorsa TZ-8105, leva con rullo metallico

22,65 €

22,65 € IVA esclusa

22.651039 Tasse escluse

i
L'aliquota IVA applicata è del 0% per il paese Stati Uniti.
check In magazzino
Scarica il pdf

Il finecorsa CNTD TZ-8105 della serie TZ-8 è un robusto interruttore meccanico industriale con leva verticale terminante con rotella metallica. Questa configurazione è ideale per applicazioni con avvicinamento laterale o inclinato, dove sono richiesti trasmissione fluida del movimento, basso attrito ed elevata resistenza meccanica. La rotella metallica riduce significativamente l'usura durante i cicli frequenti e garantisce una lunga durata.

Specifiche tecniche

  • Tipo: finecorsa meccanico
  • Modello: TZ-8105
  • Regolatore: leva verticale con rullo metallico
  • Disposizione dei contatti: 1× NO + 1× NC (doppio circuito)
  • Velocità di funzionamento: da 5 mm/s a 0,5 m/s
  • Resistenza di contatto: max. 25 mΩ
  • Resistenza di isolamento: min. 100 MΩ (a 500 VDC)
  • Rigidità dielettrica: 1500 VAC / 1 minuto
  • Durata meccanica: 1.000.000 di cicli
  • Durata elettrica: oltre 500.000 cicli di commutazione
  • Temperatura di esercizio: da -20°C a +70°C
  • Umidità relativa: ≤ 95% RH
  • Protezione: IP65
  • Dimensioni: 29 × 27 × 127 mm
  • Peso: 155 g

Tensioni e correnti nominali

Tipo di carico Voltaggio NESSUN contatto Contatto NC
Resistivo (CA) 125 V CA 5 A 5 A
250 V CA 5 A 5 A
Resistivo (CC) 8–30 V CC 5 A 5 A
125 V CC 0,4 A 0,4 A
250 V CC 0,2 A 0,2 A
Induzione (CA) 125 V CA 3 A 3 A
250 V CA 3 A 3 A
Induttivo (CC) 8–30 V CC 4 A 4 A
125 V CC 3 A 3 A
250 V CC 3 A 3 A
sovracorrente – 12 A 24 A

Funzioni e caratteristiche

  • Leva verticale che consente una trasmissione affidabile del movimento laterale
  • Rullo metallico per basso attrito ed elevata resistenza meccanica
  • Funzionamento regolare durante l'avvicinamento obliquo e laterale
  • Meccanismo di contatto a doppia molla per una lunga durata
  • Robusta lega di alluminio e alloggiamento in plastica rinforzata
  • Resistente all'acqua, alla polvere e all'olio (IP65)

Ideale per

  • Automazione industriale
  • Sistemi di trasporto e movimentazione
  • CNC e macchine utensili
  • Linee di confezionamento e assemblaggio
  • Applicazioni con approccio laterale o angolato

Contenuto della confezione

  • Finecorsa CNTD TZ-8105

Perché scegliere questo prodotto?

  • Tabella chiara delle tensioni e delle correnti nominali
  • Elevata durata meccanica ed elettrica
  • Design industriale durevole
  • Funzionamento affidabile anche in condizioni difficili
  • Qualità comprovata della serie CNTD TZ-8
CNTD
AM7799
85365080
Tensione
115 V DC
250 V AC
Copertura
IP65
Corrente massima
5 A

Importatore per l'UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Repubblica Ceca,
