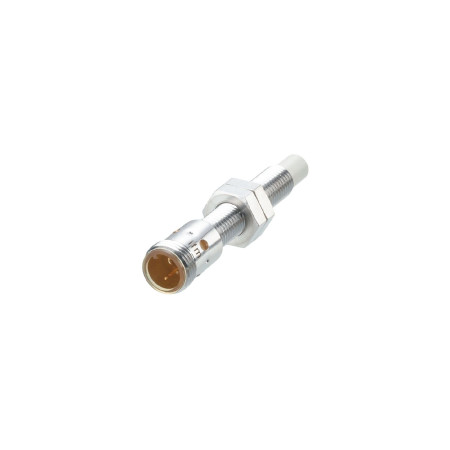

Czujnik indukcyjny IFM IE5331 z gwintem M8

Czujnik indukcyjny IFM IE5331 to cylindryczny czujnik z gwintem do bezkontaktowego wykrywania obiektów metalowych w zastosowaniach przemysłowych. Zaprojektowany do montażu w ograniczonej przestrzeni, posiada wyjście przełączające PNP z funkcją przełączania normalnie otwartego. Konstrukcja z gwintowanym korpusem, widocznym wskaźnikiem stanu przełączania i stopniem ochrony IP67 umożliwia zastosowanie w bardziej wymagających warunkach pracy.

Dane techniczne

• Typ produktu: czujnik indukcyjny
• Model: IE5331
• Typ wyjścia: PNP
• Funkcja wyjściowa: normalnie otwarta
• Zasięg wykrywania: 4 mm
• Odległość robocza: 0 do 3,25 mm
• Zwiększony zasięg wykrywania: tak
• Napięcie robocze: 10 - 30 V DC
• Pobór prądu: poniżej 10 mA
• Prąd ciągły wyjścia przełączającego DC: 100 mA
• Maksymalny spadek napięcia na wyjściu przełączającym DC: 2,5 V
• Częstotliwość przełączania prądu stałego: 300 Hz
• Klasa ochrony: III
• Zabezpieczenie przed odwrotną polaryzacją: tak
• Zabezpieczenie przed zwarciem: tak
• Zabezpieczenie przed przeciążeniem: tak
• Ochrona: IP67
• Temperatura otoczenia: od 0 do 70 °C
• Konstrukcja obudowy: gwintowana
• Montaż: niepodtynkowy
• Wymiary: M8 x 1 / Dł. = 60
• Oznaczenie gwintu: M8 x 1
• Waga: 22,5 g
• Podłączenie elektryczne: 1 x M12, kodowanie A
• Wskaźnik stanu: 4 diody LED 90°, żółte
• Akcesoria w zestawie: 2 nakrętki zabezpieczające

Funkcje i cechy

• Bezkontaktowe wykrywanie obiektów metalowych
• Kompaktowa konstrukcja do montażu w miejscach o ograniczonej przestrzeni
• Korpus gwintowany umożliwia mocowanie mechaniczne za pomocą nakrętek
• Widoczny wskaźnik stanu przełączania umożliwia łatwą kontrolę funkcji podczas pracy
• Zaprojektowany do środowisk przemysłowych
• Funkcje ochrony wyjścia zmniejszają ryzyko uszkodzenia w przypadku wystąpienia błędu

Idealny dla

• Automatyka przemysłowa
• Wykrywanie części metalowych na maszynach i liniach produkcyjnych
• Sygnalizacja położenia i końca
• Zastosowania z ograniczoną przestrzenią montażową
• Instalacje wymagające podłączenia złącza M12

Zawartość opakowania

• Czujnik indukcyjny IFM IE5331
• 2 nakrętki zabezpieczające

Dlaczego warto wybrać ten produkt?

• Jasno zdefiniowane parametry elektryczne i mechaniczne do integracji z systemami sterowania
• Kompaktowa konstrukcja z gwintem M8 do montażu w ciasnych przestrzeniach
• Wyjście PNP normalnie otwarte do typowych obwodów sterowania przemysłowego
• Stopień ochrony IP67 do stosowania w środowiskach wymagających odporności na kurz i wodę
• Zintegrowana sygnalizacja stanu przełączania upraszcza uruchomienie i diagnostykę

Instrukcja instalacji i obsługi

• Należy zwrócić uwagę na podane napięcie zasilania od 10 do 30 V DC oraz prawidłowe podłączenie złącza M12.
• Zamontuj czujnik zgodnie z wymaganą metodą montażu nielicującego z powierzchnią.
• Podczas montażu należy stosować odpowiednią siłę dokręcania elementów złącznych, aby zapobiec uszkodzeniom mechanicznym gwintu lub obudowy.
• Aby zapewnić prawidłowe działanie, należy uwzględnić odległość roboczą oraz wpływ materiału, z którego wykonany jest skanowany obiekt, na zasięg wykrywania.

Informacja o bezpieczeństwie

• Instalację i podłączanie należy wykonywać wyłącznie przy odłączonym zasilaniu.
• Nieprawidłowe podłączenia elektryczne mogą uszkodzić czujnik lub obwody podłączone do niego.
• Nie należy przekraczać określonych limitów mocy wyjściowej i zasilania.
• Produkt należy stosować wyłącznie w określonych warunkach użytkowania i zakresie objętym gwarancją.
• Montaż w obiektach przemysłowych powinien być przeprowadzany przez osobę posiadającą odpowiednie kwalifikacje zawodowe.
