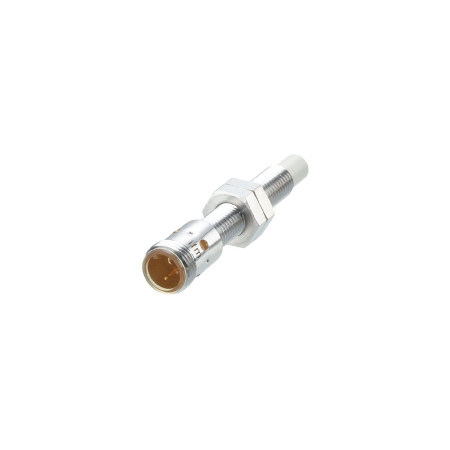

Induktiv givare IFM IE5331 med M8-gänga

Den induktiva sensorn IFM IE5331 är en cylindrisk gängad sensor för beröringsfri detektering av metallföremål i industriella applikationer. Den är konstruerad för installation i begränsade utrymmen och har en PNP-kopplingsutgång med en normalt öppen kopplingsfunktion. Konstruktionen med gängad kropp, synlig kopplingsstatusindikering och IP67-skydd möjliggör användning i mer krävande driftsmiljöer.

Tekniska specifikationer

• Produkttyp: induktiv sensor
• Modell: IE5331
• Utgångstyp: PNP
• Utgångsfunktion: normalt öppen
• Avkänningsavstånd: 4 mm
• Arbetsavstånd: 0 till 3,25 mm
• Ökat avkänningsområde: ja
• Driftspänning: 10–30 V DC
• Strömförbrukning: mindre än 10 mA
• Kontinuerlig ström för DC-kopplingsutgången: 100 mA
• Maximalt spänningsfall vid DC-kopplingsutgången: 2,5 V
• DC-omkopplingsfrekvens: 300 Hz
• Skyddsklass: III
• Skydd mot omvänd polaritet: ja
• Kortslutningsskydd: ja
• Överbelastningsskydd: ja
• Skydd: IP67
• Omgivningstemperatur: 0 till 70 °C
• Husdesign: gängad
• Montering: ej infälld montering
• Mått: M8 x 1 / L = 60
• Gängbeteckning: M8 x 1
• Vikt: 22,5 g
• Elektrisk anslutning: 1 x M12, A-kodad
• Statusindikering: 4 x 90° LED, gul
• Ingående tillbehör: 2 låsmuttrar

Funktioner och egenskaper

• Beröringsfri detektering av metallföremål
• Kompakt design för installation där utrymmet är begränsat
• Gängad kropp möjliggör mekanisk fastsättning med muttrar
• Synlig indikering av kopplingsstatus gör det enkelt att kontrollera funktionen under drift
• Utformad för industriella miljöer
• Utgångsskyddsfunktioner minskar risken för skador vid feltillstånd

Idealisk för

• Industriell automation
• Detektering av metalldelar på maskiner och produktionslinjer
• Positions- och slutsignalering
• Applikationer med begränsat monteringsutrymme
• Installationer som kräver M12-kontaktanslutning

Paketinnehåll

• Induktiv sensor IFM IE5331
• 2 låsmuttrar

Varför välja den här produkten?

• Tydligt definierade elektriska och mekaniska parametrar för integration i styrsystem
• Kompakt M8-gängad design för installation i trånga utrymmen
• PNP normalt öppen utgång för vanliga industriella styrkretsar
• IP67-skydd för användning i miljöer som kräver damm- och vattentålighet
• Integrerad signalering av kopplingsstatus förenklar idrifttagning och diagnostik

Installations- och bruksanvisning

• Observera den angivna matningsspänningen på 10 till 30 V DC och korrekt anslutning av M12-kontakten.
• Installera sensorn i enlighet med den föreskrivna monteringsmetoden utan infälld montering.
• Vid montering, använd lämplig åtdragning av fästelement för att undvika mekaniska skador på gängan eller huset.
• För korrekt funktion, respektera arbetsavståndet och det skannade objektets materials inverkan på detekteringsområdet.

Säkerhetsmeddelande

• Utför endast installation och anslutning när strömförsörjningen är frånkopplad.
• Felaktiga elektriska anslutningar kan skada sensorn eller nedströmskretsarna.
• Överskrid inte den angivna gränsen för elektrisk effekt och strömförsörjning.
• Använd produkten endast inom de angivna driftsförhållandena och den angivna täckningen.
• Installation i industrianläggningar bör utföras av en person med lämpliga yrkeskvalifikationer.
