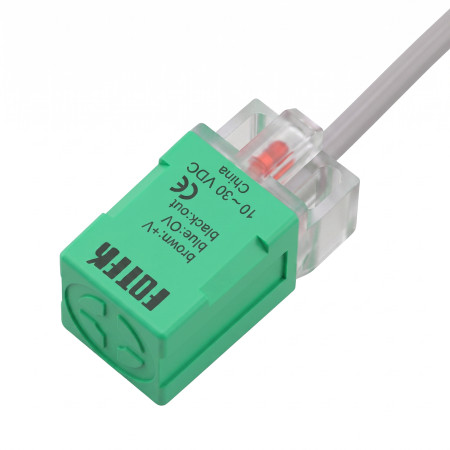

Induktiv givare PL-05P, NO/PNP 10–30 VDC

PL-05P är en induktiv närhetssensor i PS-serien, avsedd för beröringsfri detektering av metallföremål i automations- och styrapplikationer. Den har en avlång, fyrkantig design med horisontell avkänningsriktning, infälld montering och en PNP-transistorutgång i NO-versionen. Sensorn är lämplig för användning i industriella system, maskiner och positioneringsapplikationer där repeterbar detektering av metallobjekt krävs när den drivs av likspänning.

Tekniska specifikationer

• Modell: PL-05P
• Serie: PS-serien induktiv närhetssensor
• Designtyp: lång fyrkantig typ
• Sensortyp: induktiv närhetssensor
• Utmatningsmetod: PNP
• Utgångsstatus: NEJ
• Matningsspänning: 10–30 VDC
• Avkänningsavstånd: 5,0 mm
• Monteringsmetod: infälld
• Skanningsriktning: horisontell
• Maximal utgångsström: 150 mA
• Maximal strömförbrukning: 10 mA
• Restspänning: mindre än 0,1 V
• Läckström: mindre än 0,8 mA
• Hysteres: mindre än 10 % av avkänningsavståndet
• Temperaturavvikelse: mindre än 10 µm per °C
• Spänningsdrift: mindre än 1 µm per V
• Skyddskrets: mot kortslutning och omvänd polaritet
• Driftstemperatur: -25°C till +80°C
• Driftsfuktighet: 35 % till 95 % relativ luftfuktighet
• Skydd: IP67
• Svarsfrekvens: 800 Hz
• Färg på avkänningsytan för PNP-version: grön
• Kroppsmått: framsida 17,0 × 17,0 mm, kroppslängd 35,0 mm
• Fästhål: 2 hål 3,2 mm
• Kabellängd: 100 cm
• Kabelanslutning: brun plus strömförsörjning, blå minus strömförsörjning, svart utgång

Funktioner och egenskaper

• Beröringsfri induktiv detektering av metallföremål utan mekaniskt slitage på avkänningsdelen.
• Fyrkantig, avlång kropp för installation i maskiner, fixturer och automationsenheter.
• Den infällda designen möjliggör installation i metallmiljö samtidigt som monteringsvillkoren för infällda sensorer uppfyller.
• PNP-transistorutgång i NO-logik för anslutning till styringångar på likströmssystem.
• Kortslutnings- och polaritetsskydd ökar resistansen vid anslutning till likströmskretsar.
• IP67-skyddet stöder användning i miljöer med ökad damm- och fuktighetsgrad.
• LED-indikeringen visas i dokumentationen för karossritningen.

Idealisk för

• Detektering av metalldelar på produktions- och monteringslinjer.
• Avkänning av positionen för mekaniska delar i maskiner och utrustning.
• Änd- och närvarodetektering inom industriell automation.
• Integrering i styrsystem med likströmsförsörjning och PNP-ingångar.
• Applikationer där infälld montering av en kvadratisk induktiv sensor krävs.

Paketinnehåll

• Induktiv närhetssensor PL-05P

Varför välja den här produkten?

• Tydligt markerad PNP NO-design för DC-styrkretsar.
• Verifierade specifikationer inkluderar 10–30 VDC strömförsörjning, 5,0 mm avkänningsavstånd och 800 Hz svarsfrekvens.
• Infälld montering och fyrkantig design underlättar mekanisk integration i enhetens design.
• Kortslutnings- och polaritetsskyddskretsar bidrar till säkrare drift vid korrekt anslutning.
• IP67-skydd och ett brett driftstemperaturområde möjliggör användning i industriella miljöer.

Installations- och bruksanvisning

• Gör anslutningen enligt schemat för PNP-versionen: brun kabel till strömförsörjningens positiva pol, blå kabel till strömförsörjningens negativa pol, svart kabel som utgång.
• Observera installationsförhållandena för den infällda induktiva sensorn och respektera de mekaniska måtten på höljet och monteringshålen.
• Använd sensorn endast inom matningsspänningsområdet 10–30 VDC.
• Vid dimensionering av utgångsbelastningen får den maximala utgångsströmmen på 150 mA inte överskridas.

Säkerhetsmeddelande

• Felaktig kabeldragning kan skada sensorn eller ansluten utrustning.
• Utför installation och elanslutningar med strömmen frånkopplad.
• Observera strömförsörjningens polaritet och korrekt utgångsanslutning enligt tillverkarens schema.
• Vid användning i industrianläggningar, säkerställ professionell installation och adekvat kretsskydd.
• Använd inte sensorn utanför de angivna elektriska och klimatiska parametrarna.
