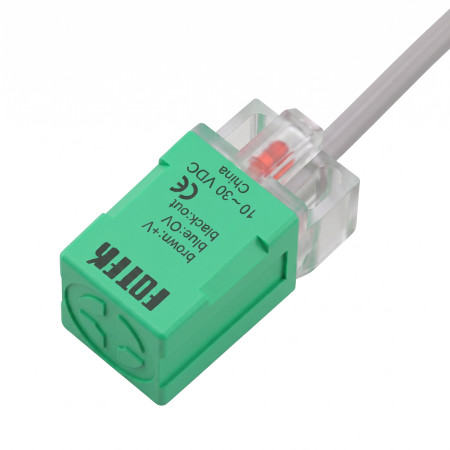

Induktiver Sensor PL-05P, Öffner/Pinne 10-30 V DC

Der PL-05P ist ein induktiver Näherungssensor der PS-Serie zur berührungslosen Erkennung von Metallobjekten in Automatisierungs- und Steuerungsanwendungen. Er zeichnet sich durch seine längliche, quadratische Bauform mit horizontaler Messrichtung, flächenbündiger Montage und einem PNP-Transistorausgang (NO-Version) aus. Der Sensor eignet sich für industrielle Systeme, Maschinen und Positionieranwendungen, bei denen eine wiederholgenaue Erkennung von Metallobjekten im Gleichspannungsbetrieb erforderlich ist.

Technische Spezifikationen

• Modell: PL-05P
• Serie: Induktiver Näherungssensor der PS-Serie
• Designtyp: länglicher quadratischer Typ
• Sensortyp: induktiver Näherungssensor
• Ausgabemethode: PNP
• Ausgabestatus: NEIN
• Versorgungsspannung: 10–30 V DC
• Erfassungsabstand: 5,0 mm
• Montageart: bündig
• Scanrichtung: horizontal
• Maximaler Ausgangsstrom: 150 mA
• Maximale Stromaufnahme: 10 mA
• Restspannung: weniger als 0,1 V
• Leckstrom: weniger als 0,8 mA
• Hysterese: weniger als 10 % der Erfassungsdistanz
• Temperaturdrift: weniger als 10 µm pro °C
• Spannungsdrift: weniger als 1 µm pro V
• Schutzschaltung: gegen Kurzschluss und Verpolung
• Betriebstemperatur: -25 °C bis +80 °C
• Betriebsfeuchtigkeit: 35 % bis 95 % relative Luftfeuchtigkeit
• Schutzart: IP67
• Ansprechfrequenz: 800 Hz
• Farbe der Sensorfläche der PNP-Version: grün
• Abmessungen des Gehäuses: Vorderseite 17,0 × 17,0 mm, Gehäuselänge 35,0 mm
• Befestigungslöcher: 2 Löcher 3,2 mm
• Kabellänge: 100 cm
• Kabelanschluss: braun Pluspol für die Stromversorgung, blau Minuspol für die Stromversorgung, schwarz Ausgang

Funktionen und Merkmale

• Berührungslose induktive Erkennung von Metallgegenständen ohne mechanischen Verschleiß des Sensorteils.
• Quadratischer, länglicher Körper zur Montage in Maschinen, Vorrichtungen und Automatisierungseinheiten.
• Die flächenbündige Bauweise ermöglicht die Installation in einer Metallumgebung und erfüllt gleichzeitig die Montagebedingungen für flächenbündige Sensoren.
• PNP-Transistorausgang in NO-Logik zum Anschluss an Steuereingänge von Gleichstromsystemen.
• Der Kurzschluss- und Verpolungsschutz erhöht den Widerstand beim Anschluss an Gleichstromkreise.
• Die Schutzart IP67 ermöglicht den Einsatz in Umgebungen mit erhöhter Staub- und Feuchtigkeitsbelastung.
• Die LED-Anzeige ist in der Karosseriezeichnungsdokumentation dargestellt.

Ideal für

• Erkennung von Metallteilen an Produktions- und Montagelinien.
• Erfassung der Position mechanischer Teile von Maschinen und Anlagen.
• Endpunkt- und Anwesenheitserkennung in der industriellen Automatisierung.
• Integration in Steuerungssysteme mit Gleichstromversorgung und PNP-Eingängen.
• Anwendungen, bei denen eine bündige Montage eines quadratischen induktiven Sensors erforderlich ist.

Packungsinhalt

• Induktiver Näherungssensor PL-05P

Warum sollten Sie sich für dieses Produkt entscheiden?

• Klar als PNP NO-Schaltung für Gleichstrom-Steuerschaltungen ausgelegt.
• Zu den verifizierten Spezifikationen gehören eine 10–30 VDC-Stromversorgung, ein Erfassungsabstand von 5,0 mm und eine Ansprechfrequenz von 800 Hz.
• Die flächenbündige Montage und die quadratische Bauform erleichtern die mechanische Integration in das Gerätedesign.
• Kurzschluss- und Verpolungsschutzschaltungen tragen bei korrekter Verbindung zu einem sichereren Betrieb bei.
• Die Schutzart IP67 und ein breiter Betriebstemperaturbereich ermöglichen den Einsatz in industriellen Umgebungen.

Installations- und Bedienungsanleitung

• Stellen Sie die Verbindung gemäß dem Schaltplan für die PNP-Version her: braunes Kabel an den Pluspol des Netzteils, blaues Kabel an den Minuspol des Netzteils, schwarzes Kabel als Ausgang.
• Beachten Sie die Einbaubedingungen für den flächenbündig montierten induktiven Sensor und halten Sie die mechanischen Abmessungen des Gehäuses und der Befestigungslöcher ein.
• Der Sensor darf nur innerhalb des Versorgungsspannungsbereichs von 10–30 VDC verwendet werden.
• Bei der Auslegung der Ausgangslast darf der maximale Ausgangsstrom von 150 mA nicht überschritten werden.

Sicherheitshinweis

• Eine fehlerhafte Verkabelung kann zu Schäden am Sensor oder an angeschlossenen Geräten führen.
• Die Installation und die elektrischen Anschlüsse sollten bei abgeschalteter Stromversorgung erfolgen.
• Beachten Sie die Polarität der Stromversorgung und den korrekten Ausgangsanschluss gemäß dem Schaltplan des Herstellers.
• Bei der Verwendung in Industrieanlagen ist auf eine fachgerechte Installation und einen angemessenen Schutz der Stromkreise zu achten.
• Der Sensor darf nicht außerhalb der angegebenen elektrischen und klimatischen Parameter verwendet werden.
