Induktiv sensor PL-05P, NO/PNP 10-30VDC

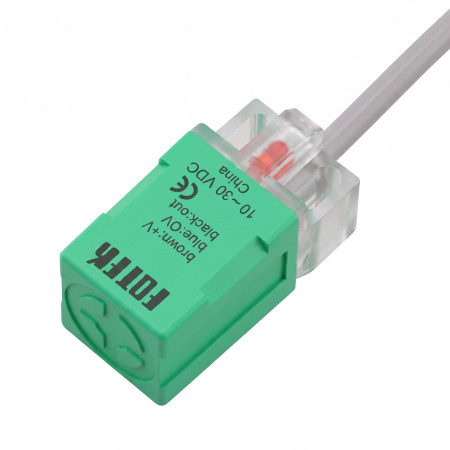

PL-05P er en induktiv nærhedssensor fra PS-serien, der er designet til berøringsfri detektion af metalgenstande i automations- og styringsapplikationer. Den har et aflangt, firkantet design med vandret registreringsretning, planforsænket montering og en PNP-transistorudgang i NO-versionen. Sensoren er velegnet til brug i industrielle systemer, maskiner og positioneringsapplikationer, hvor gentagelig detektion af metalgenstande er påkrævet, når den drives af jævnspænding.

Tekniske specifikationer

• Model: PL-05P
• Serie: PS-seriens induktive nærhedssensor
• Designtype: lang firkantet type
• Sensortype: induktiv nærhedssensor
• Outputmetode: PNP
• Udgangstilstand: NEJ
• Forsyningsspænding: 10–30 VDC
• Tasteafstand: 5,0 mm
• Monteringsmetode: plan
• Scanningsretning: vandret
• Maksimal udgangsstrøm: 150 mA
• Maksimalt strømforbrug: 10 mA
• Restspænding: mindre end 0,1 V
• Lækstrøm: mindre end 0,8 mA
• Hysterese: mindre end 10% af tasteafstanden
• Temperaturforskydning: mindre end 10 µm pr. °C
• Spændingsdrift: mindre end 1 µm pr. V
• Beskyttelseskredsløb: mod kortslutning og omvendt polaritet
• Driftstemperatur: -25°C til +80°C
• Driftsfugtighed: 35 % til 95 % relativ luftfugtighed
• Beskyttelse: IP67
• Reaktionsfrekvens: 800 Hz
• Farve på sensoroverfladen for PNP-version: grøn
• Kropsdimensioner: flade 17,0 × 17,0 mm, kropslængde 35,0 mm
• Fastgørelseshuller: 2 huller 3,2 mm
• Kabellængde: 100 cm
• Ledningsforbindelse: brun plus strømforsyning, blå minus strømforsyning, sort udgang

Funktioner og egenskaber

• Berøringsfri induktiv detektion af metalgenstande uden mekanisk slid på sensordelen.
• Firkantet, aflangt hus til installation i maskiner, inventar og automationsenheder.
• Det planmonterede design muliggør installation i et metalmiljø, samtidig med at monteringsbetingelserne for planmonterede sensorer overholdes.
• PNP-transistorudgang i NO-logik til tilslutning til styreindgange på DC-systemer.
• Kortslutnings- og omvendt polaritetsbeskyttelse øger modstanden ved tilslutning til DC-kredsløb.
• IP67-beskyttelse understøtter brug i miljøer med øget støv og fugtighed.
• LED-indikationen er vist i dokumentationen til karrosseritegningerne.

Ideel til

• Detektion af metaldele på produktions- og samlebånd.
• Positioneringsregistrering af mekaniske dele på maskiner og udstyr.
• Ende- og tilstedeværelsesregistrering i industriel automation.
• Integration i styresystemer med DC-strømforsyning og PNP-indgange.
• Anvendelser hvor planmontering af en firkantet induktiv sensor er nødvendig.

Pakkens indhold

• Induktiv nærhedssensor PL-05P

Hvorfor vælge dette produkt?

• Tydelig markeret PNP NO-design til DC-styrekredsløb.
• Bekræftede specifikationer inkluderer 10-30 VDC strømforsyning, 5,0 mm tasteafstand og 800 Hz responsfrekvens.
• Planforsænket montering og firkantet design letter mekanisk integration i enhedens design.
• Kortslutnings- og omvendt polaritetsbeskyttelse bidrager til mere sikker drift, når de er tilsluttet korrekt.
• IP67-beskyttelse og et bredt driftstemperaturområde understøtter brug i industrielle miljøer.

Installations- og betjeningsvejledning

• Foretag tilslutningen i henhold til diagrammet for PNP-versionen: brun ledning til strømforsyningens positive pol, blå ledning til strømforsyningens negative pol, sort ledning som udgang.
• Overhold installationsbetingelserne for den indbyggede induktive sensor, og respekter husets og monteringshullernes mekaniske dimensioner.
• Brug kun sensoren inden for forsyningsspændingsområdet 10-30 VDC.
• Ved dimensionering af udgangsbelastningen må den maksimale udgangsstrøm på 150 mA ikke overskrides.

Sikkerhedsmeddelelse

• Forkert ledningsføring kan resultere i beskadigelse af sensoren eller tilsluttet udstyr.
• Udfør installation og elektriske tilslutninger med strømmen afbrudt.
• Overhold strømforsyningens polaritet, og sørg for korrekt tilslutning af udgangen i henhold til producentens diagram.
• Ved brug i industrielle anlæg skal der sikres professionel installation og tilstrækkelig kredsløbsbeskyttelse.
• Brug ikke sensoren uden for de angivne elektriske og klimatiske parametre.
