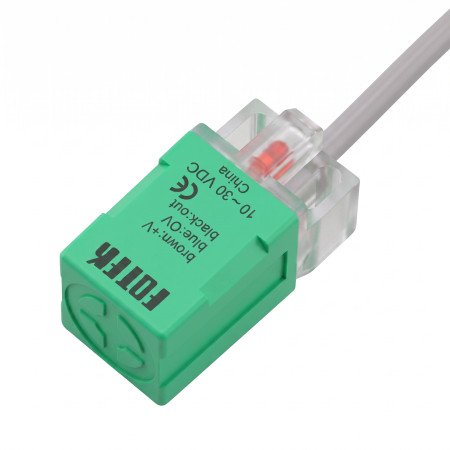

Senzor inductiv PL-05P, NO/PNP 10-30VDC

PL-05P este un senzor de proximitate inductiv din seria PS conceput pentru detectarea fără contact a obiectelor metalice în aplicații de automatizare și control. Are un design pătrat alungit, cu o direcție de detectare orizontală, montare încastrată și o ieșire cu tranzistor PNP în versiunea NO. Senzorul este potrivit pentru utilizarea în sisteme industriale, utilaje și aplicații de poziționare unde este necesară detectarea repetabilă a țintelor metalice atunci când este alimentat de tensiune continuă.

Specificații tehnice

• Model: PL-05P
• Serie: Senzor de proximitate inductiv seria PS
• Tip de design: tip pătrat lung
• Tip senzor: senzor de proximitate inductiv
• Metodă de ieșire: PNP
• Stare ieșire: NU
• Tensiune de alimentare: 10–30 V CC
• Distanță de detectare: 5,0 mm
• Metodă de montare: încastrată
• Direcția de scanare: orizontală
• Curent maxim de ieșire: 150 mA
• Consum maxim de curent: 10 mA
• Tensiune reziduală: mai mică de 0,1 V
• Curent de scurgere: mai puțin de 0,8 mA
• Histerezis: mai puțin de 10% din distanța de detectare
• Abatere de temperatură: mai puțin de 10 µm pe °C
• Deriva de tensiune: mai puțin de 1 µm per V
• Circuit de protecție: împotriva scurtcircuitului și a polarității inverse
• Temperatura de funcționare: -25°C până la +80°C
• Umiditate de funcționare: 35% până la 95% umiditate relativă
• Protecție: IP67
• Frecvență de răspuns: 800 Hz
• Culoarea suprafeței de detectare pentru versiunea PNP: verde
• Dimensiunile corpului: față 17,0 × 17,0 mm, lungimea corpului 35,0 mm
• Găuri de fixare: 2 găuri de 3,2 mm
• Lungimea cablului: 100 cm
• Conexiune prin cablu: maro plus alimentare, albastru minus alimentare, negru ieșire

Funcții și caracteristici

• Detecție inductivă fără contact a obiectelor metalice, fără uzură mecanică a părții sensibile.
• Corp pătrat, alungit, pentru instalare în mașini, corpuri de iluminat și unități de automatizare.
• Designul încastrat permite instalarea într-un mediu metalic, respectând în același timp condițiile de montare pentru senzorii încastrați.
• Ieșire tranzistor PNP în logică NO pentru conectarea la intrările de control ale sistemelor de curent continuu.
• Protecția la scurtcircuit și polaritate inversă crește rezistența atunci când este conectat la circuite de curent continuu.
• Protecția IP67 permite utilizarea în medii cu praf și umiditate ridicată.
• Indicația LED este prezentată în documentația desenului caroseriei.

Ideal pentru

• Detectarea pieselor metalice pe liniile de producție și asamblare.
• Detectarea poziției părților mecanice ale mașinilor și echipamentelor.
• Detectarea capătului de drum și a prezenței în automatizările industriale.
• Integrare în sisteme de control cu alimentare de curent continuu și intrări PNP.
• Aplicații în care este necesar montarea încastrată a unui senzor inductiv pătrat.

Conținutul pachetului

• Senzor de proximitate inductiv PL-05P

De ce să alegeți acest produs?

• Design PNP NO clar conceput pentru circuite de control DC.
• Specificațiile verificate includ o sursă de alimentare de 10–30 V CC, o distanță de detectare de 5,0 mm și o frecvență de răspuns de 800 Hz.
• Montarea încastrată și designul pătrat facilitează integrarea mecanică în designul dispozitivului.
• Circuitele de protecție la scurtcircuit și polaritate inversă contribuie la o funcționare mai sigură atunci când sunt conectate corect.
• Protecția IP67 și intervalul larg de temperaturi de funcționare permit utilizarea în medii industriale.

Instrucțiuni de instalare și utilizare

• Realizați conexiunea conform schemei pentru versiunea PNP: fir maro la polul pozitiv al sursei de alimentare, fir albastru la polul negativ al sursei de alimentare, fir negru ca ieșire.
• Respectați condițiile de instalare pentru senzorul inductiv încastrat și dimensiunile mecanice ale carcasei și găurilor de montare.
• Utilizați senzorul numai în intervalul tensiunii de alimentare de 10–30 V CC.
• La proiectarea sarcinii de ieșire, nu depășiți curentul maxim de ieșire de 150 mA.

Notificare de siguranță

• Cablarea incorectă poate duce la deteriorarea senzorului sau a echipamentului conectat.
• Efectuați instalarea și conexiunile electrice cu alimentarea deconectată.
• Respectați polaritatea alimentării și conectați corect ieșirea conform schemei producătorului.
• Când este utilizat în instalații industriale, asigurați o instalare profesională și o protecție adecvată a circuitului.
• Nu utilizați senzorul în afara parametrilor electrici și climatici specificați.
