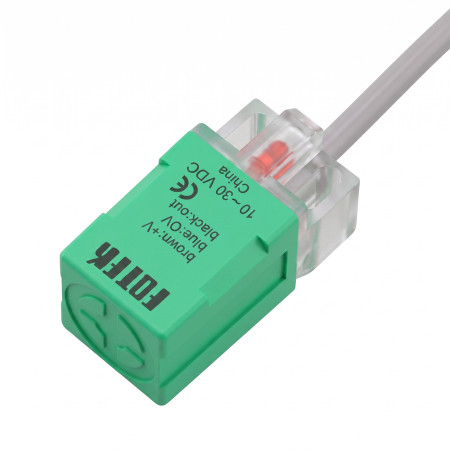

Indukční snímač PL-05P, NO/PNP 10-30VDC

PL-05P je indukční snímač přiblížení ze série PS určený pro bezkontaktní detekci kovových objektů v automatizačních a řídicích aplikacích. Jde o podlouhlé hranaté provedení s horizontálním směrem snímání, zapuštěnou montáží a tranzistorovým výstupem PNP v provedení NO. Snímač je vhodný pro použití v průmyslových systémech, strojních zařízeních a polohovacích aplikacích, kde je požadována opakovatelná detekce kovových cílů při napájení stejnosměrným napětím.

Technické specifikace

• Model: PL-05P
• Série: PS Series Inductive Proximity Sensor
• Typ provedení: long square type
• Typ snímače: indukční snímač přiblížení
• Výstupní metoda: PNP
• Výstupní stav: NO
• Napájecí napětí: 10–30 VDC
• Snímací vzdálenost: 5,0 mm
• Způsob montáže: flushed
• Směr snímání: horizontal
• Maximální výstupní proud: 150 mA
• Maximální odběr proudu: 10 mA
• Zbytkové napětí: menší než 0,1 V
• Svodový proud: menší než 0,8 mA
• Hystereze: menší než 10 % snímací vzdálenosti
• Teplotní drift: menší než 10 µm na °C
• Napěťový drift: menší než 1 µm na V
• Ochranný obvod: proti zkratu a přepólování
• Provozní teplota: -25 °C až +80 °C
• Provozní vlhkost: 35 % až 95 % RH
• Krytí: IP67
• Frekvence odezvy: 800 Hz
• Barva snímací plochy pro PNP provedení: zelená
• Rozměry těla: čelo 17,0 × 17,0 mm, délka tělesa 35,0 mm
• Upevňovací otvory: 2 otvory 3,2 mm
• Délka kabelu: 100 cm
• Zapojení vodičů: hnědý plus napájení, modrý minus napájení, černý výstup

Funkce a vlastnosti

• Bezkontaktní indukční detekce kovových objektů bez mechanického opotřebení snímací části.
• Hranaté podlouhlé těleso pro montáž do strojů, přípravků a automatizačních celků.
• Zapuštěné provedení umožňuje instalaci do kovového okolí při dodržení montážních podmínek pro flushed snímače.
• Tranzistorový výstup PNP v logice NO pro připojení k řídicím vstupům stejnosměrných systémů.
• Ochrana proti zkratu a přepólování zvyšuje odolnost při zapojení v DC obvodech.
• Krytí IP67 podporuje použití v prostředí se zvýšenou prašností a při působení vlhkosti.
• LED indikace je zakreslena ve výkresové dokumentaci tělesa.

Ideální pro

• Detekci kovových dílů na výrobních a montážních linkách.
• Snímání polohy mechanických částí strojů a zařízení.
• Koncové a přítomnostní snímání v průmyslové automatizaci.
• Integraci do řídicích systémů s DC napájením a PNP vstupy.
• Aplikace, kde je požadována zapuštěná montáž hranatého indukčního snímače.

Obsah balení

• Indukční snímač přiblížení PL-05P

Proč zvolit tento produkt

• Jednoznačně určené provedení PNP NO pro stejnosměrné řídicí obvody.
• Ověřené technické parametry zahrnují napájení 10–30 VDC, snímací vzdálenost 5,0 mm a frekvenci odezvy 800 Hz.
• Zapuštěná montáž a hranaté provedení usnadňují mechanické začlenění do konstrukce zařízení.
• Ochranné obvody proti zkratu a přepólování přispívají k bezpečnějšímu provozu při správném zapojení.
• Krytí IP67 a široký rozsah provozních teplot podporují použití v průmyslovém prostředí.

Pokyny k instalaci a provozu

• Připojení provádějte podle schématu pro PNP provedení: hnědý vodič na kladný pól napájení, modrý vodič na záporný pól napájení, černý vodič jako výstup.
• Dodržte montážní podmínky pro zapuštěný indukční snímač a respektujte mechanické rozměry tělesa a upevňovacích otvorů.
• Snímač používejte pouze v rozsahu napájecího napětí 10–30 VDC.
• Při návrhu zátěže na výstupu nepřekračujte maximální výstupní proud 150 mA.

Bezpečnostní upozornění

• Nesprávné zapojení může vést k poškození snímače nebo připojeného zařízení.
• Instalaci a elektrické připojení provádějte při odpojeném napájení.
• Dodržte polaritu napájení a správné zapojení výstupu podle schématu výrobce.
• Při použití v průmyslových zařízeních zajistěte odbornou montáž a odpovídající jištění obvodu.
• Snímač nepoužívejte mimo stanovené elektrické a klimatické parametry.
