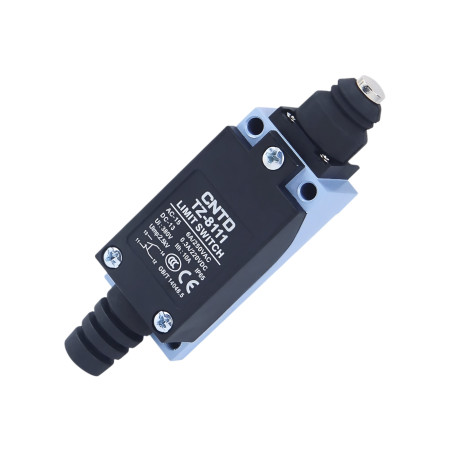

Koncový spínač TZ-8111, kolíkový

Koncový spínač CNTD TZ-8111 ze série TZ-8 je průmyslový mechanický koncový spínač s kolíkovým (tlačným) pístem, určený pro přesnou a spolehlivou detekci koncových poloh a mechanických dorazů. Kolíkové provedení umožňuje přímý přenos síly bez pružného předsazení, což zajišťuje jednoznačné sepnutí a vysokou opakovatelnost i při častém cyklování.

Technické specifikace

• Typ: mechanický koncový spínač (limit switch)
• Model: TZ-8111
• Ovladač: kolíkový tlačný píst
• Kontaktní uspořádání: 1× NO + 1× NC (dvojitý obvod)
• Provozní rychlost: 5 mm/s až 0,5 m/s
• Kontaktní odpor: max. 25 mΩ
• Izolační odpor: min. 100 MΩ (při 500 VDC)
• Dielektrická pevnost: 1500 VAC / 1 minuta
• Mechanická životnost: 1 000 000 cyklů
• Elektrická životnost: více než 500 000 sepnutí
• Provozní teplota: -20 °C až +70 °C
• Relativní vlhkost: ≤ 95 % RH
• Krytí: IP65
• Rozměry: 29 × 27 × 114 mm
• Hmotnost: 140 g

Jmenovité napětí a proudy

Funkce a vlastnosti

• Kolíkový píst pro přesné a jednoznačné sepnutí
• Vysoká opakovatelnost bez pružného zkreslení
• Dvojitý pružinový mechanismus kontaktů pro dlouhou životnost
• Pevné pouzdro z hliníkové slitiny a zesíleného plastu
• Odolnost vůči vodě, prachu a olejům (IP65)
• Stabilní elektrické parametry pro AC i DC aplikace

Ideální pro

• Průmyslovou automatizaci
• Dopravníkové a polohovací systémy
• CNC stroje a obráběcí centra
• Montážní a balicí linky
• Přesnou detekci koncových poloh a mechanických dorazů

Obsah balení

• Koncový spínač CNTD TZ-8111

Proč zvolit tento produkt

• Přehledná tabulka jmenovitých napětí a proudů
• Vysoká mechanická i elektrická životnost
• Kompaktní a robustní průmyslové provedení
• Spolehlivý provoz i v náročných podmínkách
• Ověřená kvalita řady CNTD TZ-8
