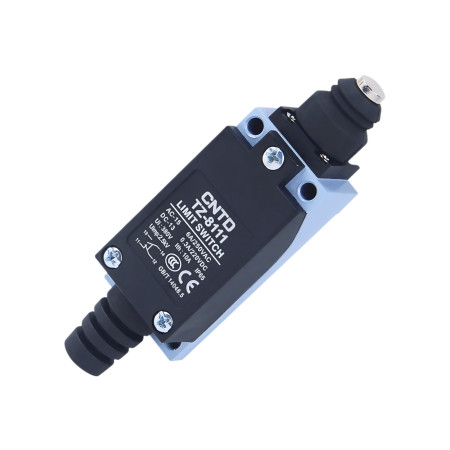

Interrupteur de fin de course CNTD TZ-8111 à piston, IP65
zoom_out_map
chevron_left chevron_right

Interrupteur de fin de course TZ-8111, broche

21,59 €

21,59 € hors taxes

21.591941 HT

i
Le taux de TVA appliqué est de 0% pour le pays États-Unis.
check En stock
Télécharger le PDF

Le capteur de fin de course CNTD TZ-8111 de la série TZ-8 est un capteur mécanique industriel à piston à poussoir, conçu pour une détection précise et fiable des positions d'extrémité et des butées mécaniques. La conception à piston permet une transmission directe de la force sans jeu élastique, garantissant ainsi une commutation nette et une grande répétabilité, même en cas de cycles fréquents.

Spécifications techniques

  • Type : interrupteur de fin de course mécanique
  • Modèle : TZ-8111
  • Actionneur : piston à goupille
  • Configuration des contacts : 1× NO + 1× NC (double circuit)
  • Vitesse de fonctionnement : 5 mm/s à 0,5 m/s
  • Résistance de contact : max. 25 mΩ
  • Résistance d'isolement : min. 100 MΩ (à 500 V CC)
  • Rigidité diélectrique : 1500 V CA / 1 minute
  • Durée de vie mécanique : 1 000 000 de cycles
  • Durée de vie électrique : plus de 500 000 cycles de commutation
  • Température de fonctionnement : -20 °C à +70 °C
  • Humidité relative : ≤ 95 % HR
  • Protection : IP65
  • Dimensions : 29 × 27 × 114 mm
  • Poids : 140 g

Tensions et courants nominaux

Type de charge Tension AUCUN contact Contact NC
Résistif (CA) 125 V CA 5 A 5 A
250 V CA 5 A 5 A
Résistif (CC) 8–30 V CC 5 A 5 A
125 V CC 0,4A 0,4A
250 V CC 0,2A 0,2A
Induction (CA) 125 V CA 3 A 3 A
250 V CA 3 A 3 A
Inductif (CC) 8–30 V CC 4 A 4 A
125 V CC 3 A 3 A
250 V CC 3 A 3 A
Courant de surtension – 12 A 24 A

Fonctions et caractéristiques

  • Piston à goupille pour une commutation précise et sans ambiguïté
  • Haute répétabilité sans distorsion élastique
  • Mécanisme à double ressort pour une longue durée de vie
  • Boîtier robuste en alliage d'aluminium et plastique renforcé
  • Résistant à l'eau, à la poussière et à l'huile (IP65)
  • Paramètres électriques stables pour les applications CA et CC

Idéal pour

  • Automatisation industrielle
  • Systèmes de convoyage et de positionnement
  • Machines CNC et centres d'usinage
  • Lignes d'assemblage et d'emballage
  • Détection précise des positions d'extrémité et des butées mécaniques

Contenu de l'emballage

  • Interrupteur de fin de course CNTD TZ-8111

Pourquoi choisir ce produit ?

  • Tableau clair des tensions et courants nominaux
  • Haute durabilité mécanique et électrique
  • Conception industrielle compacte et robuste
  • Fonctionnement fiable même dans des conditions exigeantes
  • Qualité éprouvée de la série CNTD TZ-8
CNTD
AM5821
85365080
Tension
115 V DC
250 V AC
Couverture
IP65
Max. courant
5 A

Importateur pour l'UE : AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, République tchèque,
