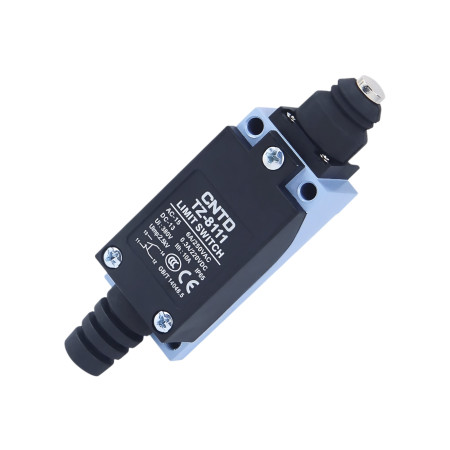

Granični prekidač TZ-8111 s igličastim klipom, IP65
zoom_out_map
chevron_left chevron_right

Granični prekidač TZ-8111, iglica

21,59 €

21,59 € excl. VAT

21.591941 bez PDV-a

i
Výše uplatněné DPH je 0% pro zemi Sjedinjene Američke Države.
check Na skladištu
Kataloški list

Granična sklopka CNTD TZ-8111 iz serije TZ-8 je industrijska mehanička granična sklopka s klinastim (potisnim) klipom, dizajnirana za točno i pouzdano otkrivanje krajnjih položaja i mehaničkih graničnika. Dizajn klina omogućuje izravan prijenos sile bez elastičnog prepusta, što osigurava nedvosmisleno prebacivanje i visoku ponovljivost čak i kod čestog cikliranja.

Tehničke specifikacije

  • Vrsta: mehanički granični prekidač
  • Model: TZ-8111
  • Pogon: klip s iglom
  • Raspored kontakata: 1× NO + 1× NC (dvostruki krug)
  • Radna brzina: 5 mm/s do 0,5 m/s
  • Otpor kontakta: maks. 25 mΩ
  • Otpor izolacije: min. 100 MΩ (pri 500 VDC)
  • Dielektrična čvrstoća: 1500 VAC / 1 minuta
  • Mehanički vijek trajanja: 1.000.000 ciklusa
  • Električni vijek trajanja: više od 500.000 ciklusa prebacivanja
  • Radna temperatura: -20°C do +70°C
  • Relativna vlažnost: ≤ 95% RH
  • Zaštita: IP65
  • Dimenzije: 29 × 27 × 114 mm
  • Težina: 140 g

Nazivni naponi i struje

Vrsta opterećenja Napon BEZ kontakta NC kontakt
Otporni (AC) 125 V AC 5 A 5 A
250 V AC 5 A 5 A
Otporni (DC) 8–30 V DC 5 A 5 A
125 VDC 0,4 A 0,4 A
250 VDC 0,2 A 0,2 A
Indukcija (AC) 125 V AC 3 A 3 A
250 V AC 3 A 3 A
Induktivni (istosmjerni) 8–30 V DC 4 A 4 A
125 VDC 3 A 3 A
250 VDC 3 A 3 A
Prenaponska struja – 12 A 24 A

Funkcije i značajke

  • Klipni klip za precizno i nedvosmisleno prebacivanje
  • Visoka ponovljivost bez elastične distorzije
  • Dvostruki opružni kontaktni mehanizam za dugi vijek trajanja
  • Kućište od čvrste aluminijske legure i ojačane plastike
  • Otporan na vodu, prašinu i ulje (IP65)
  • Stabilni električni parametri za AC i DC primjene

Idealno za

  • Industrijska automatizacija
  • Transportni i pozicionirni sustavi
  • CNC strojevi i obradni centri
  • Linije za montažu i pakiranje
  • Precizno otkrivanje krajnjih položaja i mehaničkih graničnika

Sadržaj paketa

  • Granični prekidač CNTD TZ-8111

Zašto odabrati ovaj proizvod?

  • Jasna tablica nazivnih napona i struja
  • Visoka mehanička i električna izdržljivost
  • Kompaktan i robustan industrijski dizajn
  • Pouzdan rad čak i u zahtjevnim uvjetima
  • Dokazana kvaliteta serije CNTD TZ-8
CNTD
AM5821
85365080
Napetost
115 V DC
250 V AC
Pokriti
IP65
Maks. Trenutno
5 A

Uvoznik za EU: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Češka Republika,
