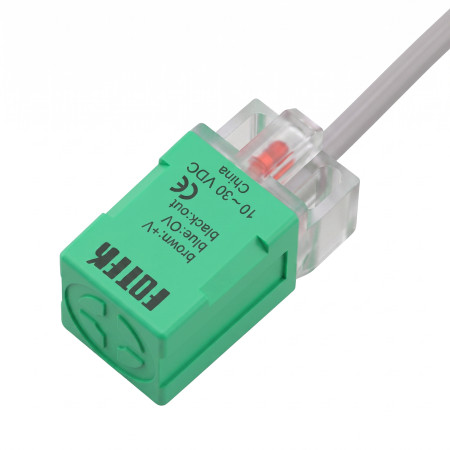

Czujnik indukcyjny PL-05P, NO/PNP 10-30VDC

PL-05P to indukcyjny czujnik zbliżeniowy z serii PS, przeznaczony do bezkontaktowego wykrywania obiektów metalowych w aplikacjach automatyki i sterowania. Ma wydłużoną, kwadratową konstrukcję z poziomym kierunkiem wykrywania, montażem wpuszczanym i wyjściem tranzystorowym PNP w wersji NO. Czujnik nadaje się do stosowania w systemach przemysłowych, maszynach i aplikacjach pozycjonujących, gdzie wymagana jest powtarzalna detekcja obiektów metalowych przy zasilaniu napięciem stałym.

Dane techniczne

• Model: PL-05P
• Seria: Indukcyjny czujnik zbliżeniowy serii PS
• Typ projektu: długi kwadratowy
• Typ czujnika: czujnik zbliżeniowy indukcyjny
• Metoda wyjściowa: PNP
• Stan wyjścia: NIE
• Napięcie zasilania: 10–30 V DC
• Odległość wykrywania: 5,0 mm
• Sposób montażu: wpuszczany
• Kierunek skanowania: poziomy
• Maksymalny prąd wyjściowy: 150 mA
• Maksymalny pobór prądu: 10 mA
• Napięcie szczątkowe: poniżej 0,1 V
• Prąd upływu: poniżej 0,8 mA
• Histereza: mniej niż 10% odległości wykrywania
• Dryft temperatury: mniejszy niż 10 µm na °C
• Dryft napięcia: mniejszy niż 1 µm na V
• Obwód zabezpieczający: przed zwarciem i odwrotną polaryzacją
• Temperatura pracy: od -25°C do +80°C
• Wilgotność podczas pracy: 35% do 95% RH
• Ochrona: IP67
• Częstotliwość odpowiedzi: 800 Hz
• Kolor powierzchni czujnika dla wersji PNP: zielony
• Wymiary korpusu: powierzchnia czołowa 17,0 × 17,0 mm, długość korpusu 35,0 mm
• Otwory montażowe: 2 otwory 3,2 mm
• Długość kabla: 100 cm
• Podłączenie przewodów: brązowy plus zasilania, niebieski minus zasilania, czarny wyjście

Funkcje i cechy

• Bezkontaktowe, indukcyjne wykrywanie obiektów metalowych bez mechanicznego zużycia części czujnikowej.
• Korpus kwadratowy, wydłużony, przeznaczony do montażu w maszynach, urządzeniach i układach automatyki.
• Konstrukcja przeznaczona do montażu wpuszczanego umożliwia instalację w otoczeniu metalowym, spełniając jednocześnie warunki montażu przewidziane dla czujników wpuszczanych w powierzchnię.
• Wyjście tranzystora PNP w logice NO do podłączenia do wejść sterujących układów prądu stałego.
• Zabezpieczenie przed zwarciem i odwrotną polaryzacją zwiększa rezystancję w przypadku podłączenia do obwodów prądu stałego.
• Stopień ochrony IP67 pozwala na stosowanie urządzenia w środowiskach o zwiększonym zapyleniu i wilgotności.
• Wskazanie diody LED pokazano na rysunkach nadwozia.

Idealny dla

• Wykrywanie części metalowych na liniach produkcyjnych i montażowych.
• Wykrywanie położenia części mechanicznych maszyn i urządzeń.
• Wykrywanie końca i obecności w automatyce przemysłowej.
• Integracja z systemami sterowania z zasilaniem DC i wejściami PNP.
• Zastosowania wymagające montażu płaskiego kwadratowego czujnika indukcyjnego.

Zawartość opakowania

• Czujnik zbliżeniowy indukcyjny PL-05P

Dlaczego warto wybrać ten produkt?

• Wyraźnie oznaczona konstrukcja PNP NO dla obwodów sterowania prądem stałym.
• Zweryfikowane specyfikacje obejmują zasilanie 10–30 VDC, odległość wykrywania 5,0 mm i częstotliwość odpowiedzi 800 Hz.
• Montaż płaski i kwadratowa konstrukcja ułatwiają integrację mechaniczną z konstrukcją urządzenia.
• Układy zabezpieczające przed zwarciem i odwrotną polaryzacją przyczyniają się do bezpieczniejszej pracy urządzenia przy prawidłowym podłączeniu.
• Stopień ochrony IP67 i szeroki zakres temperatur pracy umożliwiają stosowanie urządzenia w środowiskach przemysłowych.

Instrukcja instalacji i obsługi

• Podłącz zgodnie ze schematem dla wersji PNP: brązowy przewód do dodatniego bieguna zasilacza, niebieski przewód do ujemnego bieguna zasilacza, czarny przewód jako wyjście.
• Należy przestrzegać warunków montażu czujnika indukcyjnego podtynkowego oraz przestrzegać wymiarów mechanicznych obudowy i otworów montażowych.
• Czujnik należy stosować wyłącznie w zakresie napięcia zasilania 10–30 V DC.
• Przy projektowaniu obciążenia wyjściowego nie należy przekraczać maksymalnego prądu wyjściowego wynoszącego 150 mA.

Informacja o bezpieczeństwie

• Nieprawidłowe podłączenie może spowodować uszkodzenie czujnika lub podłączonego sprzętu.
• Instalację i podłączenia elektryczne należy wykonywać przy odłączonym zasilaniu.
• Należy zwrócić uwagę na polaryzację zasilania i prawidłowe podłączenie wyjść zgodnie ze schematem producenta.
• W przypadku stosowania w obiektach przemysłowych należy zapewnić profesjonalną instalację i odpowiednią ochronę obwodów.
• Nie należy używać czujnika poza określonymi parametrami elektrycznymi i klimatycznymi.
