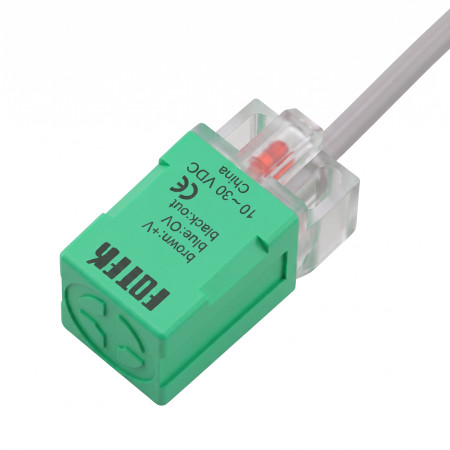

Induktivni senzor PL-05P, NO/PNP 10-30VDC

PL-05P je induktivni senzor blizine iz PS serije dizajniran za beskontaktno otkrivanje metalnih predmeta u automatizaciji i upravljačkim primjenama. Riječ je o izduženom kvadratnom dizajnu s horizontalnim smjerom detekcije, ugradbenom montažom i PNP tranzistorskim izlazom u NO verziji. Senzor je prikladan za upotrebu u industrijskim sustavima, strojevima i primjenama pozicioniranja gdje je potrebno ponovljivo otkrivanje metalnih ciljeva pri napajanju istosmjernim naponom.

Tehničke specifikacije

• Model: PL-05P
• Serija: Induktivni senzor blizine serije PS
• Vrsta dizajna: dugi kvadratni tip
• Vrsta senzora: induktivni senzor blizine
• Izlazna metoda: PNP
• Izlazno stanje: NE
• Napon napajanja: 10–30 VDC
• Udaljenost detekcije: 5,0 mm
• Način montaže: u ravnini
• Smjer skeniranja: horizontalni
• Maksimalna izlazna struja: 150 mA
• Maksimalna potrošnja struje: 10 mA
• Preostali napon: manji od 0,1 V
• Struja curenja: manja od 0,8 mA
• Histereza: manje od 10% udaljenosti detekcije
• Temperaturni drift: manji od 10 µm po °C
• Pomak napona: manji od 1 µm po V
• Zaštitni krug: protiv kratkog spoja i obrnutog polariteta
• Radna temperatura: -25°C do +80°C
• Radna vlažnost: 35% do 95% relativne vlažnosti
• Zaštita: IP67
• Frekvencija odziva: 800 Hz
• Boja osjetljive površine za PNP verziju: zelena
• Dimenzije tijela: lice 17,0 × 17,0 mm, duljina tijela 35,0 mm
• Rupe za pričvršćivanje: 2 rupe 3,2 mm
• Duljina kabela: 100 cm
• Priključak žice: smeđi plus napajanje, plavi minus napajanje, crni izlaz

Funkcije i značajke

• Beskontaktno induktivno otkrivanje metalnih predmeta bez mehaničkog trošenja senzorskog dijela.
• Kvadratno, izduženo tijelo za ugradnju u strojeve, armature i automatizacijske jedinice.
• Ugradbeni dizajn omogućuje ugradnju u metalno okruženje uz poštivanje uvjeta montaže za ugradbene senzore.
• PNP tranzistorski izlaz u NO logici za spajanje na upravljačke ulaze DC sustava.
• Zaštita od kratkog spoja i obrnutog polariteta povećava otpor prilikom spajanja na istosmjerne strujne krugove.
• IP67 zaštita omogućuje korištenje u okruženjima s povećanom prašinom i vlagom.
• LED indikacija je prikazana u dokumentaciji crteža karoserije.

Idealno za

• Detekcija metalnih dijelova na proizvodnim i montažnim trakama.
• Osjet položaja mehaničkih dijelova strojeva i opreme.
• Osjetnik kraja i prisutnosti u industrijskoj automatizaciji.
• Integracija u upravljačke sustave s istosmjernim napajanjem i PNP ulazima.
• Primjene gdje je potrebna ugradnja kvadratnog induktivnog senzora u ravnini s površinom.

Sadržaj paketa

• Induktivni senzor blizine PL-05P

Zašto odabrati ovaj proizvod?

• Jasno označen PNP NO dizajn za DC upravljačke krugove.
• Potvrđene specifikacije uključuju napajanje od 10–30 VDC, udaljenost detekcije od 5,0 mm i frekvenciju odziva od 800 Hz.
• Ugradbena montaža i kvadratni dizajn olakšavaju mehaničku integraciju u dizajn uređaja.
• Zaštitni krugovi od kratkog spoja i obrnutog polariteta doprinose sigurnijem radu kada su ispravno spojeni.
• IP67 zaštita i širok raspon radne temperature omogućuju upotrebu u industrijskim okruženjima.

Upute za instalaciju i uporabu

• Spojite prema dijagramu za PNP verziju: smeđa žica na pozitivni pol napajanja, plava žica na negativni pol napajanja, crna žica kao izlaz.
• Pridržavajte se uvjeta ugradnje za ugradbeni induktivni senzor i poštujte mehaničke dimenzije kućišta i montažnih rupa.
• Koristite senzor samo unutar raspona napona napajanja od 10–30 VDC.
• Prilikom projektiranja izlaznog opterećenja, ne smije se prekoračiti maksimalna izlazna struja od 150 mA.

Sigurnosna obavijest

• Nepravilno ožičenje može oštetiti senzor ili priključenu opremu.
• Instalaciju i električne spojeve izvršite dok je napajanje isključeno.
• Obratite pozornost na polaritet napajanja i ispravan izlazni priključak prema proizvođačevoj shemi.
• Prilikom korištenja u industrijskim objektima, osigurajte profesionalnu instalaciju i odgovarajuću zaštitu strujnog kruga.
• Ne koristite senzor izvan navedenih električnih i klimatskih parametara.
