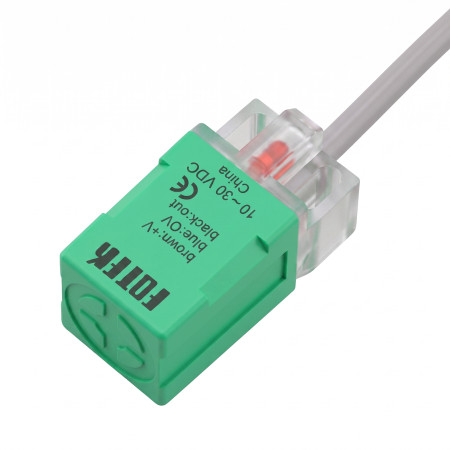

Indukčný snímač PL-05P, NO/PNP 10-30VDC

PL-05P je indukčný snímač priblíženia zo série PS určený na bezkontaktnú detekciu kovových objektov v automatizačných a riadiacich aplikáciách. Ide o podlhovasté hranaté prevedenie s horizontálnym smerom snímania, zapustenou montážou a tranzistorovým výstupom PNP v prevedení NO. Snímač je vhodný na použitie v priemyselných systémoch, strojných zariadeniach a polohovacích aplikáciách, kde je požadovaná opakovateľná detekcia kovových cieľov pri napájaní jednosmerným napätím.

Technické špecifikácie

• Model: PL-05P
• Séria: PS Series Inductive Proximity Sensor
• Typ prevedenia: long square type
• Typ snímača: indukčný snímač priblíženia
• Výstupná metóda: PNP
• Výstupný stav: NO
• Napájacie napätie: 10–30 VDC
• Snímacia vzdialenosť: 5,0 mm
• Spôsob montáže: flushed
• Smer snímania: horizontal
• Maximálny výstupný prúd: 150 mA
• Maximálny odber prúdu: 10 mA
• Zvyškové napätie: menšie ako 0,1 V
• Zvodový prúd: menší ako 0,8 mA
• Hysterézia: menšia ako 10 % snímacej vzdialenosti
• Teplotný drift: menší ako 10 µm na °C
• Napäťový drift: menší ako 1 µm na V
• Ochranný obvod: proti skratu a prepólovaniu
• Prevádzková teplota: -25 °C až +80 °C
• Prevádzková vlhkosť: 35 % až 95 % RH
• Krytie: IP67
• Frekvencia odozvy: 800 Hz
• Farba snímacej plochy pre PNP prevedenie: zelená
• Rozmery tela: čelo 17,0 × 17,0 mm, dĺžka telesa 35,0 mm
• Upevňovacie otvory: 2 otvory 3,2 mm
• Dĺžka kábla: 100 cm
• Zapojenie vodičov: hnedý plus napájanie, modrý mínus napájania, čierny výstup

Funkcie a vlastnosti

• Bezkontaktná indukčná detekcia kovových objektov bez mechanického opotrebovania snímacej časti.
• Hranaté podlhovasté teleso na montáž do strojov, prípravkov a automatizačných celkov.
• Zapustené prevedenie umožňuje inštaláciu do kovového okolia pri dodržaní montážnych podmienok pre flushed snímače.
• Tranzistorový výstup PNP v logike NO pre pripojenie k riadiacim vstupom jednosmerných systémov.
• Ochrana proti skratu a prepólovaniu zvyšuje odolnosť pri zapojení v DC obvodoch.
• Krytie IP67 podporuje použitie v prostredí so zvýšenou prašnosťou a pri pôsobení vlhkosti.
• LED indikácia je zakreslená vo výkresovej dokumentácii telesa.

Ideálne pre

• Detekciu kovových dielov na výrobných a montážnych linkách.
• Snímanie polohy mechanických častí strojov a zariadení.
• Koncové a prítomné snímanie v priemyselnej automatizácii.
• Integráciu do riadiacich systémov s DC napájaním a PNP vstupmi.
• Aplikácia, kde je požadovaná zapustená montáž hranatého indukčného snímača.

Obsah balenia

• Indukčný snímač priblíženia PL-05P

Prečo zvoliť tento produkt

• Jednoznačne určené prevedenie PNP NO pre jednosmerné riadiace obvody.
• Overené technické parametre zahŕňajú napájanie 10–30 VDC, snímaciu vzdialenosť 5,0 mm a frekvenciu odozvy 800 Hz.
• Zapustená montáž a hranaté prevedenie uľahčujú mechanické začlenenie do konštrukcie zariadenia.
• Ochranné obvody proti skratu a prepólovaniu prispievajú k bezpečnejšej prevádzke pri správnom zapojení.
• Krytie IP67 a široký rozsah prevádzkových teplôt podporujú použitie v priemyselnom prostredí.

Pokyny na inštaláciu a prevádzku

• Pripojenie vykonávajte podľa schémy pre PNP prevedenie: hnedý vodič na kladný pól napájania, modrý vodič na záporný pól napájania, čierny vodič ako výstup.
• Dodržte montážne podmienky pre zapustený indukčný snímač a rešpektujte mechanické rozmery telesa a upevňovacích otvorov.
• Snímač používajte iba v rozsahu napájacieho napätia 10–30 VDC.
• Pri návrhu záťaže na výstupe neprekračujte maximálny výstupný prúd 150 mA.

Bezpečnostné upozornenie

• Nesprávne zapojenie môže viesť k poškodeniu snímača alebo pripojeného zariadenia.
• Inštaláciu a elektrické pripojenie vykonávajte pri odpojenom napájaní.
• Dodržte polaritu napájania a správne zapojenie výstupu podľa schémy výrobcu.
• Pri použití v priemyselných zariadeniach zaistite odbornú montáž a zodpovedajúce istenie obvodu.
• Snímač nepoužívajte mimo stanovených elektrických a klimatických parametrov.
