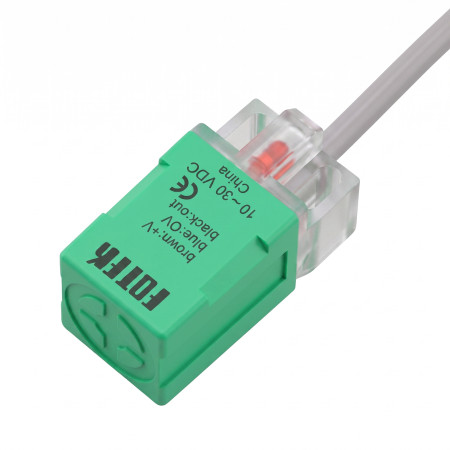

Induktiivinen anturi PL-05P, NO/PNP 10-30VDC

PL-05P on PS-sarjan induktiivinen lähestymisanturi, joka on suunniteltu metallikohteiden kosketuksettomaan tunnistukseen automaatio- ja ohjaussovelluksissa. Se on pitkänomainen neliönmuotoinen anturi, jossa on vaakasuora tunnistussuunta, uppoasennus ja PNP-transistorilähtö NO-versiossa. Anturi soveltuu käytettäväksi teollisuusjärjestelmissä, koneissa ja paikannussovelluksissa, joissa vaaditaan metallikohteiden toistettavaa tunnistusta tasajännitteellä syötettäessä.

Tekniset tiedot

• Malli: PL-05P
• Sarja: PS-sarjan induktiivinen lähestymisanturi
• Suunnittelutyyppi: pitkä neliönmuotoinen
• Anturin tyyppi: induktiivinen lähestymisanturi
• Lähtötapa: PNP
• Lähtötila: EI
• Syöttöjännite: 10–30 VDC
• Tunnistusetäisyys: 5,0 mm
• Kiinnitystapa: uppoasennus
• Skannaussuunta: vaakasuora
• Suurin lähtövirta: 150 mA
• Suurin virrankulutus: 10 mA
• Jäännösjännite: alle 0,1 V
• Vuotovirta: alle 0,8 mA
• Hystereesi: alle 10 % tunnistusetäisyydestä
• Lämpötilan vaihtelu: alle 10 µm / °C
• Jännitevaihtelu: alle 1 µm / V
• Suojauspiiri: oikosulkua ja käänteistä napaisuutta vastaan
• Käyttölämpötila: -25 °C - +80 °C
• Käyttökosteus: 35–95 % suhteellinen kosteus
• Suojausluokka: IP67
• Vastetaajuus: 800 Hz
• Tunnistuspinnan väri PNP-versiossa: vihreä
• Rungon mitat: pinta 17,0 × 17,0 mm, rungon pituus 35,0 mm
• Kiinnitysreiät: 2 reikää 3,2 mm
• Kaapelin pituus: 100 cm
• Johtimien liitäntä: ruskea plus virtalähde, sininen miinus virtalähde, musta lähtö

Toiminnot ja ominaisuudet

• Metalliesineiden kosketukseton induktiivinen tunnistus ilman anturiosan mekaanista kulumista.
• Neliönmuotoinen, pitkänomainen runko asennettavaksi koneisiin, kalusteisiin ja automaatioyksiköihin.
• Uppoasennus mahdollistaa asennuksen metalliympäristöön ja täyttää samalla uppoasennettavien antureiden asennusehdot.
• PNP-transistorilähtö NO-logiikassa tasavirtajärjestelmien ohjaustuloihin liitettäväksi.
• Oikosulku- ja käänteisen napaisuuden suojaus lisää vastusta, kun se on kytketty tasavirtapiireihin.
• IP67-suojausluokka tukee käyttöä ympäristöissä, joissa on paljon pölyä ja kosteutta.
• LED-merkkivalo näkyy rungon piirustusdokumentaatiossa.

Ihanteellinen

• Metalliosien tunnistus tuotanto- ja kokoonpanolinjoilla.
• Koneiden ja laitteiden mekaanisten osien sijainnin tunnistus.
• Pääty- ja läsnäolotunnistus teollisuusautomaatiossa.
• Integrointi ohjausjärjestelmiin, joissa on tasavirtalähde ja PNP-tulot.
• Sovellukset, joissa vaaditaan neliönmuotoisen induktiivisen anturin uppoasennusta.

Pakkauksen sisältö

• Induktiivinen lähestymisanturi PL-05P

Miksi valita tämä tuote?

• Selkeästi nimetty PNP NO -rakenne DC-ohjauspiireille.
• Vahvistettuihin teknisiin tietoihin kuuluvat 10–30 VDC:n virtalähde, 5,0 mm:n tunnistusetäisyys ja 800 Hz:n vastetaajuus.
• Upotettu asennus ja neliönmuotoinen muotoilu helpottavat mekaanista integrointia laitteen suunnitteluun.
• Oikosulku- ja käänteisen napaisuuden suojauspiirit edistävät turvallisempaa käyttöä, kun laitteet on kytketty oikein.
• IP67-suojaus ja laaja käyttölämpötila-alue tukevat käyttöä teollisuusympäristöissä.

Asennus- ja käyttöohjeet

• Tee kytkentä PNP-version kytkentäkaavion mukaisesti: ruskea johto virtalähteen positiiviseen napaan, sininen johto virtalähteen negatiiviseen napaan, musta johto lähtöön.
• Noudata uppoasennettavan induktiivisen anturin asennusolosuhteita ja kotelon ja kiinnitysreikien mekaanisia mittoja.
• Käytä anturia vain 10–30 VDC:n syöttöjännitealueella.
• Lähtökuormaa suunniteltaessa ei saa ylittää 150 mA:n enimmäislähtövirtaa.

Turvallisuushuomautus

• Väärä johdotus voi vahingoittaa anturia tai kytkettyjä laitteita.
• Suorita asennus ja sähköliitännät virran ollessa katkaistuna.
• Huomioi virtalähteen napaisuus ja oikea lähtöliitäntä valmistajan kytkentäkaavion mukaisesti.
• Teollisuuslaitoksissa käytettäessä varmista ammattimainen asennus ja riittävä suojaus.
• Älä käytä anturia määriteltyjen sähkö- ja ilmastoparametrien ulkopuolella.
