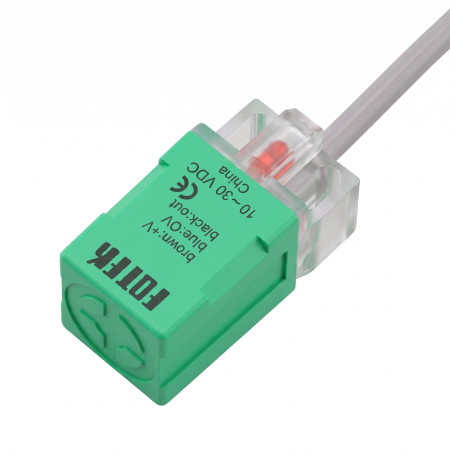

Sensore induttivo PL-05P, NO/PNP 10-30 V CC

Il PL-05P è un sensore di prossimità induttivo della serie PS, progettato per il rilevamento senza contatto di oggetti metallici in applicazioni di automazione e controllo. Presenta una forma quadrata allungata con direzione di rilevamento orizzontale, montaggio a filo e uscita a transistor PNP nella versione NO. Il sensore è adatto per l'impiego in sistemi industriali, macchinari e applicazioni di posizionamento in cui è richiesto un rilevamento ripetibile di bersagli metallici, quando alimentato in corrente continua.

Specifiche tecniche

• Modello: PL-05P
• Serie: Sensore di prossimità induttivo serie PS
• Tipo di design: tipo quadrato allungato
• Tipo di sensore: sensore di prossimità induttivo
• Metodo di output: PNP
• Stato di uscita: NO
• Tensione di alimentazione: 10–30 V CC
• Distanza di rilevamento: 5,0 mm
• Metodo di montaggio: a filo
• Direzione di scansione: orizzontale
• Corrente di uscita massima: 150 mA
• Consumo massimo di corrente: 10 mA
• Tensione residua: inferiore a 0,1 V
• Corrente di dispersione: inferiore a 0,8 mA
• Isteresi: inferiore al 10% della distanza di rilevamento
• Variazione di temperatura: inferiore a 10 µm per °C
• Deriva di tensione: inferiore a 1 µm per V
• Circuito di protezione: contro cortocircuito e inversione di polarità
• Temperatura di esercizio: da -25 °C a +80 °C
• Umidità di esercizio: dal 35% al 95% UR
• Grado di protezione: IP67
• Frequenza di risposta: 800 Hz
• Colore della superficie di rilevamento per la versione PNP: verde
• Dimensioni del corpo: superficie 17,0 × 17,0 mm, lunghezza del corpo 35,0 mm
• Fori di fissaggio: 2 fori da 3,2 mm
• Lunghezza del cavo: 100 cm
• Collegamento dei cavi: marrone + alimentazione, blu - alimentazione, nero uscita

Funzioni e caratteristiche

• Rilevamento induttivo senza contatto di oggetti metallici, senza usura meccanica della parte sensibile.
• Corpo quadrato e allungato per l'installazione in macchine, dispositivi e unità di automazione.
• Il design a incasso consente l'installazione in ambienti metallici, nel rispetto delle condizioni di montaggio previste per i sensori a incasso.
• Uscita a transistor PNP in logica NO per il collegamento agli ingressi di controllo di sistemi in corrente continua.
• La protezione da cortocircuito e inversione di polarità aumenta la resistenza quando collegata a circuiti in corrente continua.
• La protezione IP67 consente l'utilizzo in ambienti con elevati livelli di polvere e umidità.
• L'indicazione a LED è mostrata nella documentazione del disegno della carrozzeria.

Ideale per

• Rilevamento di parti metalliche sulle linee di produzione e assemblaggio.
• Rilevamento della posizione delle parti meccaniche di macchine e attrezzature.
• Rilevamento di finecorsa e presenza nell'automazione industriale.
• Integrazione in sistemi di controllo con alimentazione in corrente continua e ingressi PNP.
• Applicazioni in cui è richiesto il montaggio a filo di un sensore induttivo quadrato.

Contenuto della confezione

• Sensore di prossimità induttivo PL-05P

Perché scegliere questo prodotto?

• Progettazione PNP NO chiaramente designata per circuiti di controllo in corrente continua.
• Le specifiche verificate includono un'alimentazione da 10 a 30 V CC, una distanza di rilevamento di 5,0 mm e una frequenza di risposta di 800 Hz.
• Il montaggio a filo e il design squadrato facilitano l'integrazione meccanica nel design del dispositivo.
• I circuiti di protezione da cortocircuito e inversione di polarità contribuiscono a un funzionamento più sicuro se collegati correttamente.
• La protezione IP67 e l'ampio intervallo di temperature di esercizio ne consentono l'utilizzo in ambienti industriali.

Istruzioni di installazione e funzionamento

• Effettuare i collegamenti secondo lo schema per la versione PNP: filo marrone al polo positivo dell'alimentatore, filo blu al polo negativo dell'alimentatore, filo nero come uscita.
• Osservare le condizioni di installazione per il sensore induttivo a incasso e rispettare le dimensioni meccaniche dell'alloggiamento e dei fori di montaggio.
• Utilizzare il sensore esclusivamente entro l'intervallo di tensione di alimentazione di 10–30 V CC.
• Nella progettazione del carico di uscita, non superare la corrente di uscita massima di 150 mA.

Avviso di sicurezza

• Un cablaggio errato può causare danni al sensore o alle apparecchiature collegate.
• Eseguire l'installazione e i collegamenti elettrici con l'alimentazione scollegata.
• Osservare la polarità dell'alimentazione e il corretto collegamento dell'uscita secondo lo schema del produttore.
• Se utilizzato in impianti industriali, assicurarsi che l'installazione sia eseguita da professionisti e che vi sia un'adeguata protezione dei circuiti.
• Non utilizzare il sensore al di fuori dei parametri elettrici e climatici specificati.
