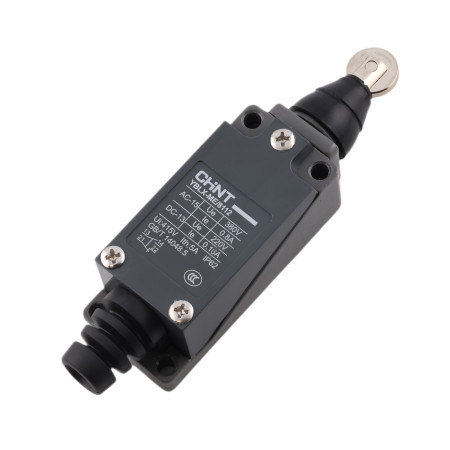

Endestop YBLX-ME/8112, lige rulle

CHND YBLX-ME/8112-grænseafbryderen er en elektromekanisk positionsafbryder med en lige rulle, der er designet til endepositionsregistrering og positionsbevægelsesstyring i industrielle applikationer. Den bruges til pålidelig endesignalisering, bevægelsesblokering og sekvensstyring af maskinmekanismer.

Tekniske specifikationer

• Model: YBLX-ME/8112
• Kontrolhovedtype: lige rulle
• Kontakter: 1NO + 1NC
• Maksimal driftskraft (OF): 20 N
• Maksimal arbejdsslaglængde (PT): 5 mm
• Minimum slagforskel (OT): 2 mm
• Nominel isolationsspænding (Ui): 380 V
• Brugskategori AC-15: Ue 380 V, Ie 0,8 A
• Brugskategori DC-13: Ue 220 V, Ie 0,2 A
• Beskyttelsesniveau: IP62
• Kropsdimensioner: højde 120 mm (maks.), bredde 28,5 mm (maks.), dybde 28 mm (maks.)
• Monteringsafstand: 56 mm
• Monteringshuller: 2x Ø4,1 mm
• Gevind til montering/komponenter: 2x M5
• Remskivediameter: Ø13 mm

Funktioner og egenskaber

• Mekanisk styring med en lige rulle til registrering af bevægelsen af knaster, stop og glidende dele
• Kombination af normalt lukket og normalt åben kontakt (1NC + 1NO) til styring og signalering
• Kompakt metaldesign egnet til industrielle miljøer
• Velegnet til styrekredsløb i kategorierne AC-15 og DC-13

Ideel til

• Endepositioner for lineære og roterende mekanismer
• Industrimaskiner, transportbånd, emballerings- og monteringsudstyr
• Positionssignalering i automation og maskinstyring
• Anvendelser hvor mekanisk vandringsregistrering er påkrævet

Pakkens indhold

• Endestop CHINT YBLX-ME/8112

Hvorfor vælge dette produkt?

• Standardiseret grænseafbryderdesign til industriel brug
• 1NO + 1NC kontakter muliggør fleksibel ledningsføring i styrekredsløb
• Mekanisk design med lige rulle er egnet til gentagen positionsregistrering
• Klart definerede elektriske brugskategorier AC-15 og DC-13

Installations- og betjeningsvejledning

• Monter kontakten på en fast overflade, og sørg for, at betjeningselementet er belastet i mekanismens foreskrevne bevægelsesretning.
• Ved tilslutning skal funktionen af 1NO- og 1NC-kontakterne kontrolleres, og de korrekte terminaler skal vælges i henhold til den nødvendige styrelogik.
• Sørg for passende mekaniske stop for at forhindre overdreven belastning af styringen.

Sikkerhedsmeddelelse

• Installation og tilslutning må kun udføres med strømforsyningen afbrudt og af en kvalificeret person.
• I kredsløb med farlige spændinger kan forkert installation forårsage elektrisk stød eller beskadigelse af udstyret.
• Følg applikationskravene for sikringer og beskyttelse mod kortslutninger og overbelastning.
