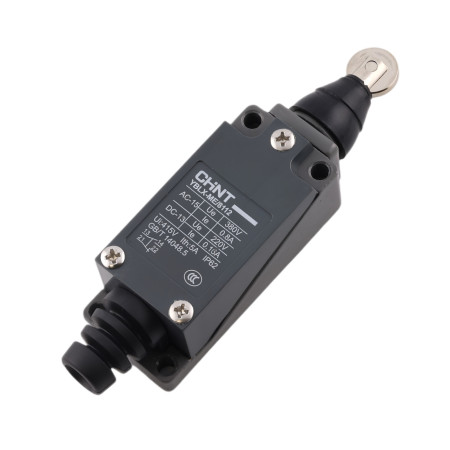

Wyłącznik krańcowy YBLX-ME/8112, rolka prosta

Wyłącznik krańcowy CHND YBLX-ME/8112 to elektromechaniczny wyłącznik pozycyjny z prostą rolką, przeznaczony do wykrywania położenia krańcowego i sterowania ruchem w zastosowaniach przemysłowych. Służy do niezawodnej sygnalizacji położenia krańcowego, blokowania ruchu i sterowania sekwencyjnego mechanizmów maszyn.

Dane techniczne

• Model: YBLX-ME/8112
• Typ głowicy sterującej: rolka prosta
• Styki: 1NO + 1NC
• Maksymalna siła robocza (OF): 20 N
• Maksymalny skok roboczy (PT): 5 mm
• Minimalna różnica skoku (OT): 2 mm
• Napięcie znamionowe izolacji (Ui): 380 V
• Kategoria użytkowania AC-15: Ue 380 V, Ie 0,8 A
• Kategoria użytkowania DC-13: Ue 220 V, Ie 0,2 A
• Stopień ochrony: IP62
• Wymiary korpusu: wysokość 120 mm (maks.), szerokość 28,5 mm (maks.), głębokość 28 mm (maks.)
• Rozstaw montażowy: 56 mm
• Otwory montażowe: 2x Ø4,1 mm
• Gwinty do montażu/elementów: 2x M5
• Średnica koła pasowego: Ø13 mm

Funkcje i cechy

• Sterowanie mechaniczne z rolką prostą do wykrywania ruchu krzywek, ograniczników i części przesuwnych
• Połączenie styku normalnie zamkniętego i normalnie otwartego (1NC + 1NO) do sterowania i sygnalizacji
• Kompaktowa metalowa konstrukcja odpowiednia do środowisk przemysłowych
• Nadaje się do obwodów sterowania kategorii AC-15 i DC-13

Idealny dla

• Położenia krańcowe mechanizmów liniowych i obrotowych
• Maszyny przemysłowe, przenośniki, urządzenia pakujące i montażowe
• Sygnalizacja położenia w automatyce i sterowaniu maszynami
• Zastosowania, w których wymagane jest mechaniczne wykrywanie ruchu

Zawartość opakowania

• Wyłącznik krańcowy CHINT YBLX-ME/8112

Dlaczego warto wybrać ten produkt?

• Standaryzowana konstrukcja wyłącznika krańcowego do zastosowań przemysłowych
• Styki 1NO + 1NC umożliwiają elastyczne okablowanie w obwodach sterowania
• Konstrukcja mechaniczna z prostym wałkiem nadaje się do wielokrotnego wykrywania położenia
• Jasno zdefiniowane kategorie użytkowania energii elektrycznej AC-15 i DC-13

Instrukcja instalacji i obsługi

• Zamontuj wyłącznik na twardym podłożu i upewnij się, że element sterujący jest obciążony zgodnie z określonym kierunkiem ruchu mechanizmu.
• Podczas podłączania należy sprawdzić działanie styków 1NO i 1NC oraz wybrać właściwe zaciski zgodnie z wymaganą logiką sterowania.
• Aby zapobiec nadmiernemu obciążeniu sterownika, należy zastosować odpowiednie ograniczniki mechaniczne.

Informacja o bezpieczeństwie

• Instalację i podłączanie należy wykonywać wyłącznie po odłączeniu zasilania i przez osobę wykwalifikowaną.
• W obwodach z niebezpiecznym napięciem nieprawidłowa instalacja może skutkować porażeniem prądem lub uszkodzeniem sprzętu.
• Należy przestrzegać wymagań dotyczących bezpieczników oraz zabezpieczeń przed zwarciami i przeciążeniami.
