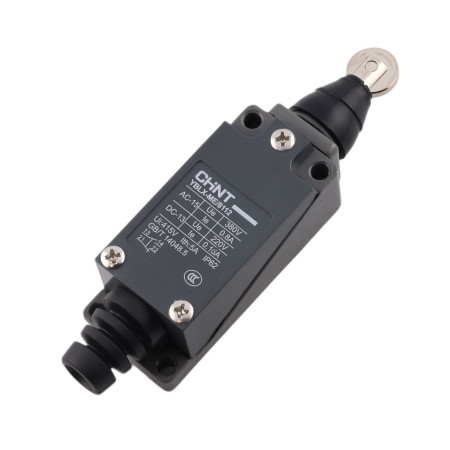

Finecorsa YBLX-ME/8112, rullo dritto

Il finecorsa CHND YBLX-ME/8112 è un interruttore di posizione elettromeccanico con rotella dritta progettato per il rilevamento della posizione finale e il controllo del movimento posizionale in applicazioni industriali. Viene utilizzato per la segnalazione affidabile di fine corsa, il blocco del movimento e il controllo sequenziale dei meccanismi delle macchine.

Specifiche tecniche

• Modello: YBLX-ME/8112
• Tipo di testa di controllo: rullo dritto
• Contatti: 1NO + 1NC
• Forza massima di azionamento (OF): 20 N
• Corsa massima di lavoro (PT): 5 mm
• Differenza minima di corsa (OT): 2 mm
• Tensione di isolamento nominale (Ui): 380 V
• Categoria di utilizzo AC-15: Ue 380 V, Ie 0,8 A
• Categoria di utilizzo DC-13: Ue 220 V, Ie 0,2 A
• Livello di protezione: IP62
• Dimensioni del corpo: altezza 120 mm (max), larghezza 28,5 mm (max), profondità 28 mm (max)
• Distanza di montaggio: 56 mm
• Fori di montaggio: 2x Ø4,1 mm
• Filettature per montaggio/componenti: 2x M5
• Diametro puleggia: Ø13 mm

Funzioni e caratteristiche

• Controllo meccanico con rullo dritto per il rilevamento del movimento di camme, battute e parti scorrevoli
• Combinazione di contatto normalmente chiuso e normalmente aperto (1NC + 1NO) per controllo e segnalazione
• Design compatto in metallo adatto ad ambienti industriali
• Adatto per circuiti di controllo nelle categorie AC-15 e DC-13

Ideale per

• Posizioni finali dei meccanismi lineari e rotanti
• Macchine industriali, trasportatori, attrezzature per imballaggio e assemblaggio
• Segnalazione di posizione nell'automazione e nel controllo delle macchine
• Applicazioni in cui è richiesto il rilevamento meccanico della corsa

Contenuto della confezione

• Finecorsa CHINT YBLX-ME/8112

Perché scegliere questo prodotto?

• Progettazione standardizzata dell'interruttore di finecorsa per uso industriale
• I contatti 1NO + 1NC consentono un cablaggio flessibile nei circuiti di controllo
• Il design meccanico con rullo dritto è adatto per il rilevamento ripetuto della posizione
• Categorie di utilizzo elettrico chiaramente definite AC-15 e DC-13

Istruzioni per l'installazione e l'uso

• Montare l'interruttore su una superficie solida e assicurarsi che l'elemento di controllo sia caricato nella direzione di movimento prescritta del meccanismo.
• Durante il collegamento, verificare la funzione dei contatti 1NO e 1NC e selezionare i terminali corretti in base alla logica di controllo richiesta.
• Prevedere degli arresti meccanici adeguati per evitare sollecitazioni eccessive sul controller.

Avviso di sicurezza

• L'installazione e il collegamento devono essere eseguiti solo con l'alimentazione elettrica scollegata e da personale qualificato.
• Nei circuiti con tensioni pericolose, un'installazione non corretta può causare scosse elettriche o danni all'apparecchiatura.
• Rispettare i requisiti applicativi per i fusibili e la protezione contro cortocircuiti e sovraccarichi.
