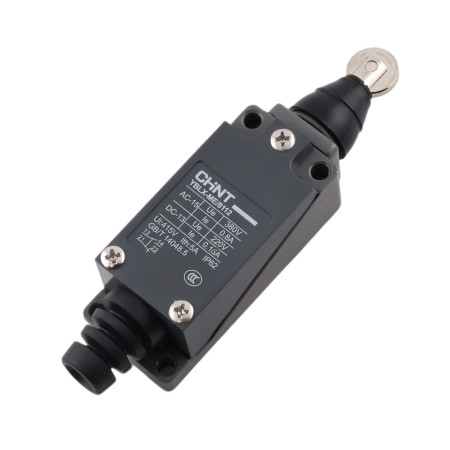

Granična sklopka YBLX-ME/8112, ravni valjak

Granična sklopka CHND YBLX-ME/8112 je elektromehanička pozicijska sklopka s ravnim valjkom dizajnirana za detekciju krajnjeg položaja i kontrolu pozicijskog kretanja u industrijskim primjenama. Koristi se za pouzdanu signalizaciju kraja hoda, blokiranje kretanja i sekvencijalnu kontrolu strojnih mehanizama.

Tehničke specifikacije

• Model: YBLX-ME/8112
• Vrsta upravljačke glave: ravni valjak
• Kontakti: 1NO + 1NC
• Maksimalna radna sila (OF): 20 N
• Maksimalni radni hod (PT): 5 mm
• Minimalna razlika hoda (OT): 2 mm
• Nazivni napon izolacije (Ui): 380 V
• Kategorija upotrebe AC-15: Ue 380 V, Ie 0,8 A
• Kategorija upotrebe DC-13: Ue 220 V, Ie 0,2 A
• Razina zaštite: IP62
• Dimenzije tijela: visina 120 mm (maks.), širina 28,5 mm (maks.), dubina 28 mm (maks.)
• Razmak montaže: 56 mm
• Montažne rupe: 2x Ø4,1 mm
• Navoji za montažu/komponente: 2x M5
• Promjer remenice: Ø13 mm

Funkcije i značajke

• Mehaničko upravljanje s ravnim valjkom za osjet kretanja grebena, graničnika i kliznih dijelova
• Kombinacija normalno zatvorenog i normalno otvorenog kontakta (1NC + 1NO) za upravljanje i signalizaciju
• Kompaktni metalni dizajn pogodan za industrijska okruženja
• Pogodno za upravljačke krugove u kategorijama AC-15 i DC-13

Idealno za

• Krajnji položaji linearnih i rotacijskih mehanizama
• Industrijski strojevi, transporteri, oprema za pakiranje i montažu
• Signalizacija položaja u automatizaciji i upravljanju strojevima
• Primjene gdje je potrebno mehaničko mjerenje puta

Sadržaj paketa

• Granična sklopka CHINT YBLX-ME/8112

Zašto odabrati ovaj proizvod?

• Standardizirani dizajn graničnih prekidača za industrijsku upotrebu
• 1NO + 1NC kontakti omogućuju fleksibilno ožičenje u upravljačkim krugovima
• Mehanički dizajn s ravnim valjkom prikladan je za ponovljeno detektiranje položaja
• Jasno definirane kategorije električne upotrebe AC-15 i DC-13

Upute za instalaciju i uporabu

• Postavite prekidač na čvrstu površinu i osigurajte da je upravljački element opterećen u propisanom smjeru kretanja mehanizma.
• Prilikom spajanja provjerite funkciju 1NO i 1NC kontakata i odaberite ispravne terminale prema potrebnoj upravljačkoj logici.
• Osigurajte odgovarajuće mehaničke graničnike kako biste spriječili prekomjerno opterećenje regulatora.

Sigurnosna obavijest

• Instalaciju i spajanje treba izvoditi samo kada je napajanje isključeno i to od strane kvalificirane osobe.
• U strujnim krugovima s opasnim naponima, nepravilna instalacija može uzrokovati strujni udar ili oštećenje opreme.
• Slijedite zahtjeve primjene za osigurače i zaštitu od kratkih spojeva i preopterećenja.
