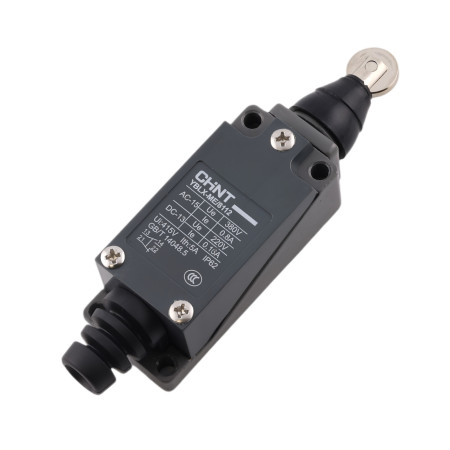

Gränslägesbrytare YBLX-ME/8112, rak rulle

Gränslägesbrytaren CHND YBLX-ME/8112 är en elektromekanisk positionsbrytare med rak rulle, avsedd för ändlägesavkänning och positionsstyrning av rörelse i industriella applikationer. Den används för tillförlitlig ändlägessignalering, rörelseblockering och sekvensstyrning av maskinmekanismer.

Tekniska specifikationer

• Modell: YBLX-ME/8112
• Kontrollhuvudtyp: rak rulle
• Kontakter: 1NO + 1NC
• Maximal manöverkraft (OF): 20 N
• Maximal arbetsslaglängd (PT): 5 mm
• Minsta slagdifferens (OT): 2 mm
• Nominell isolationsspänning (Ui): 380 V
• Användningskategori AC-15: Ue 380 V, Ie 0,8 A
• Användningskategori DC-13: Ue 220 V, Ie 0,2 A
• Skyddsnivå: IP62
• Kroppsmått: höjd 120 mm (max), bredd 28,5 mm (max), djup 28 mm (max)
• Monteringsavstånd: 56 mm
• Monteringshål: 2x Ø4,1 mm
• Gängor för montering/komponenter: 2x M5
• Remskiva diameter: Ø13 mm

Funktioner och egenskaper

• Mekanisk styrning med rak rulle för att känna av rörelsen hos kammar, stopp och glidande delar
• Kombination av normalt sluten och normalt öppen kontakt (1NC + 1NO) för styrning och signalering
• Kompakt metalldesign lämplig för industriella miljöer
• Lämplig för styrkretsar i kategorierna AC-15 och DC-13

Idealisk för

• Ändlägen för linjära och roterande mekanismer
• Industrimaskiner, transportörer, förpacknings- och monteringsutrustning
• Positionssignalering inom automation och maskinstyrning
• Tillämpningar där mekanisk rörelseavkänning krävs

Paketinnehåll

• Gränslägesbrytare CHINT YBLX-ME/8112

Varför välja den här produkten?

• Standardiserad gränsbrytardesign för industriellt bruk
• 1NO + 1NC-kontakter möjliggör flexibel kabeldragning i styrkretsar
• Mekanisk design med rak rulle är lämplig för upprepad positionsavkänning
• Tydligt definierade elektriska användningskategorier AC-15 och DC-13

Installations- och bruksanvisning

• Montera brytaren på en fast yta och se till att manöverelementet är belastat i mekanismens föreskrivna rörelseriktning.
• Vid anslutning, kontrollera funktionen hos 1NO- och 1NC-kontakterna och välj rätt plintar enligt erforderlig styrlogik.
• Använd lämpliga mekaniska stopp för att förhindra överbelastning av styrenheten.

Säkerhetsmeddelande

• Installation och anslutning bör endast utföras med strömförsörjningen frånkopplad och av en kvalificerad person.
• I kretsar med farliga spänningar kan felaktig installation orsaka elektriska stötar eller skador på utrustningen.
• Följ tillämpningskraven för säkringar och skydd mot kortslutning och överbelastning.
