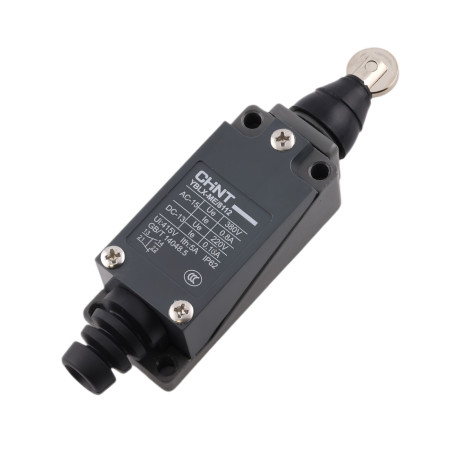

Întrerupător de limită YBLX-ME/8112, rolă dreaptă

Întrerupătorul de limită CHND YBLX-ME/8112 este un comutator de poziție electromecanic cu rolă dreaptă, conceput pentru detectarea poziției finale și controlul mișcării poziționale în aplicații industriale. Este utilizat pentru semnalizarea fiabilă a capătului de cursă, blocarea mișcării și controlul secvențial al mecanismelor mașinilor.

Specificații tehnice

• Model: YBLX-ME/8112
• Tip cap de control: rolă dreaptă
• Contacte: 1NO + 1NC
• Forță maximă de operare (OF): 20 N
• Cursă maximă de lucru (PT): 5 mm
• Diferență minimă de cursă (OT): 2 mm
• Tensiune nominală de izolație (Ui): 380 V
• Categoria de utilizare AC-15: Ue 380 V, Ie 0,8 A
• Categoria de utilizare DC-13: Ue 220 V, Ie 0,2 A
• Nivel de protecție: IP62
• Dimensiuni corp: înălțime 120 mm (max), lățime 28,5 mm (max), adâncime 28 mm (max)
• Distanță de montare: 56 mm
• Găuri de montare: 2x Ø4,1 mm
• Filete pentru montare/componente: 2x M5
• Diametrul scripetelui: Ø13 mm

Funcții și caracteristici

• Control mecanic cu rolă dreaptă pentru detectarea mișcării camelor, opritoarelor și pieselor glisante
• Combinație de contact normal închis și normal deschis (1NC + 1NO) pentru control și semnalizare
• Design metalic compact, potrivit pentru medii industriale
• Potrivit pentru circuite de control din categoriile AC-15 și DC-13

Ideal pentru

• Pozițiile finale ale mecanismelor liniare și rotative
• Mașini industriale, benzi transportoare, echipamente de ambalare și asamblare
• Semnalizarea poziției în automatizare și controlul mașinilor
• Aplicații în care este necesară detectarea mecanică a deplasării

Conținutul pachetului

• Întrerupător de limită CHINT YBLX-ME/8112

De ce să alegeți acest produs?

• Design standardizat al întrerupătorului de limită pentru uz industrial
• Contactele 1NO + 1NC permit o cablare flexibilă în circuitele de control
• Designul mecanic cu rolă dreaptă este potrivit pentru detectarea repetată a poziției
• Categorii de utilizare electrică clar definite AC-15 și DC-13

Instrucțiuni de instalare și utilizare

• Montați comutatorul pe o suprafață solidă și asigurați-vă că elementul de comandă este încărcat în direcția de mișcare prescrisă a mecanismului.
• La conectare, verificați funcționarea contactelor 1NO și 1NC și selectați bornele corecte în funcție de logica de control necesară.
• Prevăzuți opritoare mecanice adecvate pentru a preveni solicitarea excesivă asupra regulatorului.

Notificare de siguranță

• Instalarea și conectarea trebuie efectuate numai cu alimentarea de la rețeaua electrică deconectată și de către o persoană calificată.
• În circuitele cu tensiuni periculoase, instalarea necorespunzătoare poate provoca electrocutare sau deteriorarea echipamentului.
• Respectați cerințele aplicației privind siguranțele și protecția împotriva scurtcircuitelor și suprasarcinilor.
