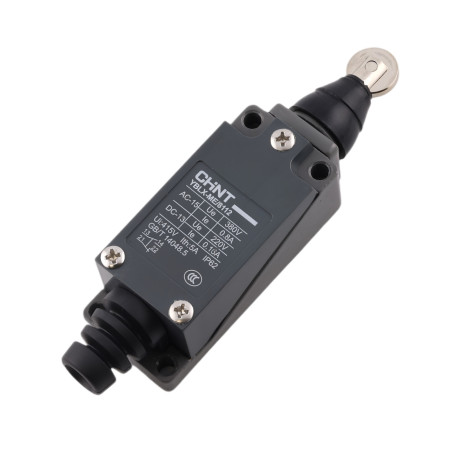

Koncový spínač YBLX-ME/8112, priamy valček

Koncový spínač CHND YBLX-ME/8112 je elektromechanický polohový spínač s priamym valčekom určený na snímanie koncových polôh a polohové riadenie pohybu v priemyselných aplikáciách. Používa sa na spoľahlivú signalizáciu dojazdu, blokovanie pohybu a riadenie sekvencií strojných mechanizmov.

Technické špecifikácie

• Model: YBLX-ME/8112
• Typ ovládacej hlavice: priamy valček
• Kontakty: 1NO + 1NC
• Maximálna ovládacia sila (OF): 20 N
• Maximálny pracovný zdvih (PT): 5 mm
• Minimálny rozdiel zdvihu (OT): 2 mm
• Menovité izolačné napätie (Ui): 380 V
• Kategória použitia AC-15: Ue 380 V, Ie 0,8 A
• Kategória použitia DC-13: Ue 220 V, Ie 0,2 A
• Stupeň krytia: IP62
• Rozmery tela: výška 120 mm (max), šírka 28,5 mm (max), hĺbka 28 mm (max)
• Montážny rozstup: 56 mm
• Montážne otvory: 2x Ø4,1 mm
• Závity na upevnenie/komponenty: 2x M5
• Priemer kladky: Ø13 mm

Funkcie a vlastnosti

• Mechanické ovládanie priamym valčekom na snímanie pohybu vačiek, dorazov a posuvných častí
• Kombinácia rozpínacieho a spínacieho kontaktu (1NC + 1NO) pre riadenie aj signalizáciu
• Kompaktné kovové prevedenie vhodné pre priemyselné prostredie
• Vhodné pre riadiace obvody v kategóriách AC-15 a DC-13

Ideálne pre

• Koncové polohy lineárnych a rotačných mechanizmov
• Priemyselné stroje, dopravníky, baliace a montážne zariadenia
• Polohovú signalizáciu v automatizácii a strojnom riadení
• Aplikácia, kde je vyžadované mechanické snímanie dojazdu

Obsah balenia

• Koncový spínač CHINT YBLX-ME/8112

Prečo zvoliť tento produkt

• Štandardizované prevedenie koncového spínača pre priemyselné použitie
• Kontakty 1NO + 1NC umožňujú flexibilné zapojenie v riadiacich obvodoch
• Mechanické prevedenie s priamym valčekom je vhodné na opakované snímanie polohy
• Jasne definované elektrické kategórie použitia AC-15 a DC-13

Pokyny na inštaláciu a prevádzku

• Spínač montujte na pevný podklad a zaistite, aby ovládací prvok bol zaťažovaný v predpísanom smere pohybu mechanizmu.
• Pri zapojení overte funkciu kontaktov 1NO a 1NC a zvoľte správne svorky podľa požadovanej logiky riadenia.
• Zaistite vhodné mechanické dorazy tak, aby nedochádzalo k nadmernému namáhaniu ovládača.

Bezpečnostné upozornenie

• Inštaláciu a zapojenie vykonávajte iba pri odpojenom napájaní a kvalifikovanou osobou.
• V obvodoch s nebezpečným napätím môže nesprávna inštalácia spôsobiť úraz elektrickým prúdom alebo poškodenie zariadenia.
• Dodržujte požiadavky aplikácie na istenie a ochranu proti skratu a preťaženiu.
