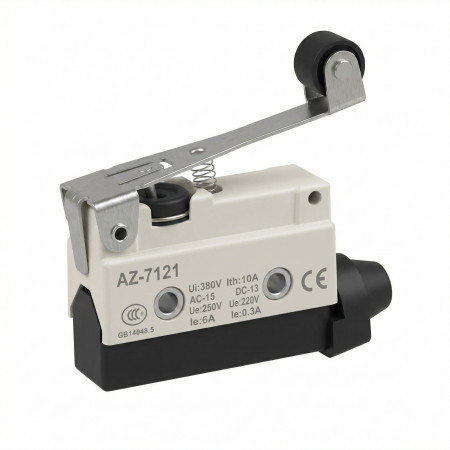

Koncový spínač AZ-7121, IP65, 250V 10A

Koncový spínač AZ-7121 je elektromechanický spínací prvok určený na snímanie polohy, koncových polôh a mechanického pohybu v priemyselných aj technických aplikáciách. Prevedenie s uhlovou páčkou a kladkou umožňuje ovládanie kontaktného mechanizmu pri kontakte s pohybujúcou sa časťou stroja alebo mechanizmu. Krytie IP65 podporuje použitie v prostredí so zvýšeným výskytom prachu a striekajúcej vody.

Technické špecifikácie

• Model: AZ-7121
• Typ produktu: koncový spínač
• Druh hlavice: uhlová páčka s kladkou
• Kontakty: 1x NO, 1x NC
• Menovité napätie: 250 V
• Menovitý prúd: 10 A
• Krytie: IP65
• Hmotnosť: 60 g

Funkcie a vlastnosti

• Mechanické ovládanie pomocou páčky s kladkou na detekciu pohybu alebo dosiahnutie koncovej polohy.
• Kombinácia kontaktov NO a NC umožňuje zapojenie pre signalizačné aj riadiace obvody.
• Uzavreté prevedenie s krytím IP65 obmedzuje vnikaniu prachu a odoláva striekajúcej vode.
• Vhodné pre montáž do riadiacich, polohovacích a bezpečnostne súvisiacich častí zariadenia tam, kde je požadované mechanické spínanie.

Ideálne pre

• Priemyselnú automatizáciu a strojné zariadenia.
• Snímanie koncových polôh pohyblivých častí.
• Mechanické dorazy, posuvy, kryty a ovládacie mechanizmy.
• Riadiace a signalizačné obvody s mechanickou aktiváciou spínača.

Obsah balenia

• 1x koncový spínač AZ-7121

Prečo zvoliť tento produkt

• Overená kombinácia kontaktov NO a NC pre širšie možnosti zapojenia.
• Prevedenie s uhlovou páčkou a kladkou je vhodné na opakované mechanické spínanie pohybom.
• Krytie IP65 zvyšuje odolnosť pri použití v technickej prevádzke.
• Kompaktné elektromechanické riešenie pre spoľahlivé snímanie polohy.

Pokyny na inštaláciu a prevádzku

• Inštaláciu vykonávajte tak, aby ovládacia páčka nebola namáhaná mimo svojho pracovného smeru.
• Spínač montujte na pevný podklad a zaistite správne mechanické nastavenie voči ovládanému prvku.
• Pri zapojení rešpektujte určenie kontaktov NO a NC.
• Pre zachovanie krytia dbajte na správne utesnenie a vhodné vedenie pripojených vodičov.

Bezpečnostné upozornenie

• Produkt pracuje s napätím až 250 V, preto hrozí úraz elektrickým prúdom pri nesprávnom zapojení alebo manipulácii.
• Montáž a elektrické pripojenie musí vykonávať osoba so zodpovedajúcou odbornou spôsobilosťou.
• Pred inštaláciou, údržbou alebo výmenou vždy odpojte napájanie zariadenia.
• Neprekračujte menovité elektrické zaťaženie kontaktov.
• Pri nesprávnom mechanickom zaťažení môže dôjsť k poškodeniu spínača alebo poruche spínania.
