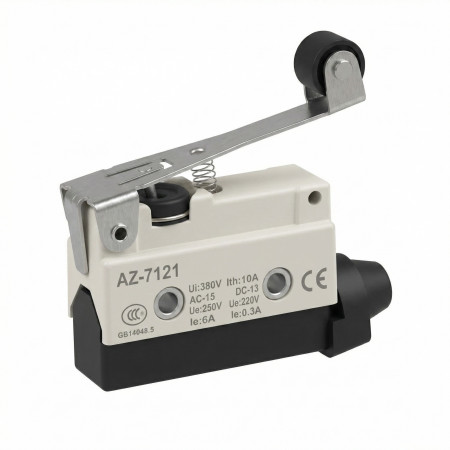

Gränslägesbrytare AZ-7121, IP65, 250V 10A

Gränslägesbrytaren AZ-7121 är ett elektromekaniskt brytelement utformat för att känna av position, ändlägen och mekanisk rörelse i industriella och tekniska tillämpningar. Konstruktionen med en vinklad spak och rulle möjliggör styrning av kontaktmekanismen vid kontakt med en rörlig del av maskinen eller mekanismen. IP65-skyddet möjliggör användning i miljöer med ökad damm- och stänkvattenmängd.

Tekniska specifikationer

• Modell: AZ-7121
• Produkttyp: gränsbrytare
• Huvudtyp: vinkelhävarm med rulle
• Kontakter: 1x NO, 1x NC
• Märkspänning: 250 V
• Märkström: 10 A
• Skydd: IP65
• Vikt: 60 g

Funktioner och egenskaper

• Mekanisk styrning med hjälp av en spak med rulle för att detektera rörelse eller nå ändläget.
• Kombinationen av NO- och NC-kontakter möjliggör anslutning för både signal- och styrkretsar.
• Den förseglade designen med IP65-skydd begränsar dammintrång och motstår stänkvatten.
• Lämplig för installation i styr-, positionerings- och säkerhetsrelaterade delar av utrustning där mekanisk omkoppling krävs.

Idealisk för

• Industriell automation och maskiner.
• Avkänning av ändlägena för rörliga delar.
• Mekaniska stopp, slider, lock och kontrollmekanismer.
• Styr- och signalkretsar med mekanisk brytaraktivering.

Paketinnehåll

• 1x gränslägesbrytare AZ-7121

Varför välja den här produkten?

• Beprövad kombination av NO- och NC-kontakter för bredare anslutningsmöjligheter.
• Konstruktionen med vinkelspak och rulle är lämplig för upprepad mekanisk omkoppling genom rörelse.
• IP65-skydd ökar hållbarheten vid användning i tekniska operationer.
• Kompakt elektromekanisk lösning för tillförlitlig positionsavkänning.

Installations- och bruksanvisning

• Utför installationen på ett sådant sätt att manöverspaken inte belastas utanför sin arbetsriktning.
• Montera brytaren på en fast yta och säkerställ korrekt mekanisk inriktning med det styrda elementet.
• Vid anslutning, respektera beteckningen för NO- och NC-kontakter.
• För att bibehålla avskärmningen, säkerställ korrekt tätning och korrekt dragning av de anslutna ledningarna.

Säkerhetsmeddelande

• Produkten drivs med en spänning på upp till 250 V, därför finns det risk för elektrisk stöt om den ansluts eller hanteras felaktigt.
• Installation och elanslutning måste utföras av en person med lämplig yrkeskvalifikation.
• Koppla alltid bort strömmen till enheten före installation, underhåll eller utbyte.
• Överskrid inte kontakternas nominella elektriska belastning.
• Felaktig mekanisk belastning kan skada brytaren eller orsaka brytarfel.
