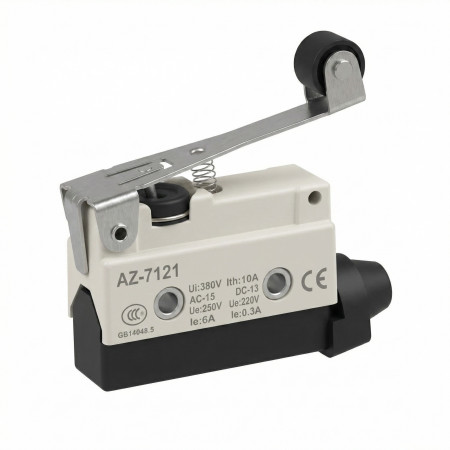

Wyłącznik krańcowy AZ-7121, IP65, 250V 10A

Wyłącznik krańcowy AZ-7121 to elektromechaniczny element przełączający przeznaczony do wykrywania położenia, pozycji krańcowych i ruchu mechanicznego w zastosowaniach przemysłowych i technicznych. Konstrukcja z dźwignią kątową i rolką umożliwia sterowanie mechanizmem stykowym w przypadku kontaktu z ruchomą częścią maszyny lub mechanizmu. Stopień ochrony IP65 umożliwia stosowanie w środowiskach o zwiększonym zapyleniu i zachlapaniu wodą.

Dane techniczne

• Model: AZ-7121
• Typ produktu: wyłącznik krańcowy
• Typ głowicy: dźwignia kątowa z rolką
• Styki: 1x NO, 1x NC
• Napięcie znamionowe: 250 V
• Prąd znamionowy: 10 A
• Ochrona: IP65
• Waga: 60g

Funkcje i cechy

• Sterowanie mechaniczne za pomocą dźwigni z rolką, służące do wykrywania ruchu lub osiągnięcia pozycji końcowej.
• Połączenie styków NO i NC umożliwia podłączenie zarówno obwodów sygnalizacyjnych, jak i sterujących.
• Uszczelniona konstrukcja ze stopniem ochrony IP65 ogranicza wnikanie pyłu i jest odporna na zachlapanie wodą.
• Nadaje się do montażu w elementach sterujących, pozycjonujących i zapewniających bezpieczeństwo, w których wymagane jest przełączanie mechaniczne.

Idealny dla

• Automatyka przemysłowa i maszyny.
• Wykrywanie położenia krańcowego ruchomych części.
• Zatrzymania mechaniczne, suwaki, osłony i mechanizmy sterujące.
• Obwody sterownicze i sygnalizacyjne z aktywacją za pomocą przełączników mechanicznych.

Zawartość opakowania

• 1x wyłącznik krańcowy AZ-7121

Dlaczego warto wybrać ten produkt?

• Sprawdzone połączenie styków NO i NC zapewniające szersze możliwości połączeń.
• Konstrukcja z dźwignią kątową i rolką umożliwia wielokrotne przełączanie mechaniczne poprzez ruch.
• Stopień ochrony IP65 zwiększa trwałość w zastosowaniach technicznych.
• Kompaktowe rozwiązanie elektromechaniczne zapewniające niezawodne wykrywanie położenia.

Instrukcja instalacji i obsługi

• Montaż należy wykonać w taki sposób, aby dźwignia sterująca nie była naprężana poza kierunkiem jej działania.
• Zamontuj wyłącznik na twardym podłożu i upewnij się, że jest on prawidłowo ustawiony mechanicznie względem elementu sterowanego.
• Podczas podłączania należy zwrócić uwagę na oznaczenie styków NO i NC.
• Aby zachować ekranowanie, należy zadbać o odpowiednie uszczelnienie i właściwe ułożenie podłączonych przewodów.

Informacja o bezpieczeństwie

• Produkt działa pod napięciem do 250 V, dlatego istnieje ryzyko porażenia prądem w przypadku nieprawidłowego podłączenia lub obsługi.
• Instalację i podłączenie elektryczne musi wykonać osoba posiadająca odpowiednie kwalifikacje zawodowe.
• Przed instalacją, konserwacją lub wymianą należy zawsze odłączyć urządzenie od zasilania.
• Nie należy przekraczać znamionowego obciążenia elektrycznego styków.
• Niewłaściwe obciążenie mechaniczne może uszkodzić przełącznik lub spowodować awarię przełączania.
