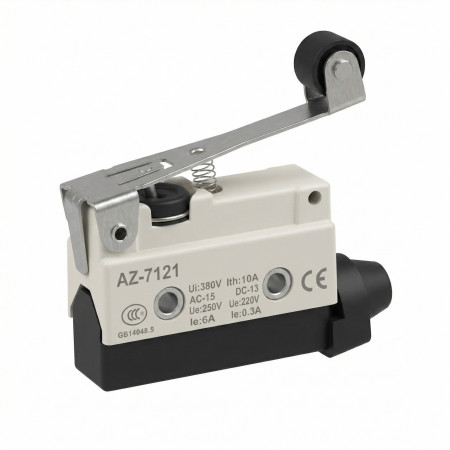

Interruptor de fin de carrera AZ-7121, IP65, 250 V 10 A

El interruptor de fin de carrera AZ-7121 es un elemento de conmutación electromecánico diseñado para detectar posición, posición final y movimiento mecánico en aplicaciones industriales y técnicas. Su diseño con palanca y rodillo angulares permite controlar el mecanismo de contacto al entrar en contacto con una parte móvil de la máquina o mecanismo. La protección IP65 permite su uso en entornos con alto contenido de polvo y salpicaduras de agua.

Especificaciones técnicas

• Modelo: AZ-7121
• Tipo de producto: interruptor de límite
• Tipo de cabezal: palanca angular con rodillo
• Contactos: 1x NO, 1x NC
• Tensión nominal: 250 V
• Corriente nominal: 10 A
• Protección: IP65
• Peso: 60 g

Funciones y características

• Control mecánico mediante una palanca con un rodillo para detectar el movimiento o alcanzar la posición final.
• La combinación de contactos normalmente abiertos (NO) y normalmente cerrados (NC) permite la conexión tanto para circuitos de señalización como de control.
• Su diseño sellado con protección IP65 limita la entrada de polvo y resiste las salpicaduras de agua.
• Adecuado para su instalación en partes de equipos relacionadas con el control, el posicionamiento y la seguridad, donde se requiere conmutación mecánica.

Ideal para

• Automatización y maquinaria industrial.
• Detectar las posiciones finales de las piezas móviles.
• Topes mecánicos, guías, cubiertas y mecanismos de control.
• Circuitos de control y señalización con activación mediante interruptor mecánico.

Contenido del paquete

• 1 interruptor de límite AZ-7121

¿Por qué elegir este producto?

• Combinación probada de contactos normalmente abiertos (NO) y normalmente cerrados (NC) para una mayor variedad de opciones de conexión.
• El diseño con palanca angular y rodillo es adecuado para la conmutación mecánica repetida mediante movimiento.
• La protección IP65 aumenta la durabilidad cuando se utiliza en operaciones técnicas.
• Solución electromecánica compacta para una detección de posición fiable.

Instrucciones de instalación y funcionamiento

• Realice la instalación de forma que la palanca de control no se vea sometida a esfuerzos fuera de su sentido de funcionamiento.
• Monte el interruptor sobre una superficie sólida y asegúrese de que esté correctamente alineado mecánicamente con el elemento controlado.
• Al conectarse, respete la designación de contactos NO y NC.
• Para mantener el blindaje, asegúrese de que el sellado y el enrutamiento de los cables conectados sean adecuados.

Aviso de seguridad

• El producto funciona con una tensión de hasta 250 V, por lo que existe riesgo de descarga eléctrica si se conecta o manipula incorrectamente.
• La instalación y la conexión eléctrica deben ser realizadas por una persona con la cualificación profesional adecuada.
• Desconecte siempre la alimentación del dispositivo antes de instalarlo, mantenerlo o reemplazarlo.
• No exceda la carga eléctrica nominal de los contactos.
• Una carga mecánica inadecuada puede dañar el interruptor o provocar un fallo en la conmutación.
