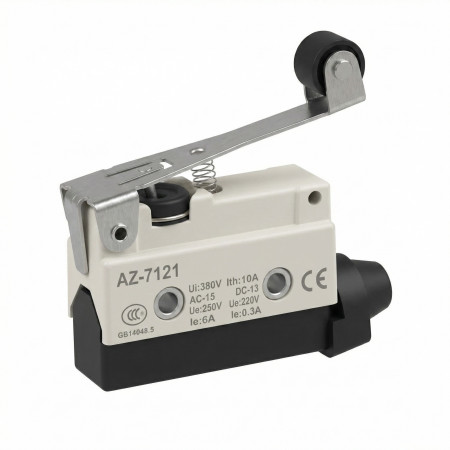

Endestop AZ-7121, IP65, 250V 10A

AZ-7121-grænseafbryderen er et elektromekanisk afbryderelement designet til at registrere position, endepositioner og mekanisk bevægelse i industrielle og tekniske applikationer. Designet med en vinklet håndtag og rulle muliggør styring af kontaktmekanismen, når den er i kontakt med en bevægelig del af maskinen eller mekanismen. IP65-beskyttelsen understøtter brug i miljøer med øget støv- og vandsprøjt.

Tekniske specifikationer

• Model: AZ-7121
• Produkttype: grænseafbryder
• Hovedtype: vinkelgreb med rulle
• Kontakter: 1x NO, 1x NC
• Nominel spænding: 250 V
• Nominel strøm: 10 A
• Beskyttelse: IP65
• Vægt: 60 g

Funktioner og egenskaber

• Mekanisk styring ved hjælp af et håndtag med rulle til at detektere bevægelse eller nå slutpositionen.
• Kombinationen af NO- og NC-kontakter muliggør tilslutning til både signal- og styrekredsløb.
• Det forseglede design med IP65-beskyttelse begrænser støvindtrængning og modstår stænkvand.
• Velegnet til installation i styrings-, positionerings- og sikkerhedsrelaterede dele af udstyr, hvor mekanisk afbrydelse er påkrævet.

Ideel til

• Industriel automation og maskiner.
• Registrering af endepositionerne for bevægelige dele.
• Mekaniske stop, glidere, dæksler og betjeningsmekanismer.
• Styre- og signalkredsløb med mekanisk kontaktaktivering.

Pakkens indhold

• 1x grænseafbryder AZ-7121

Hvorfor vælge dette produkt?

• Dokumenteret kombination af NO- og NC-kontakter for bredere tilslutningsmuligheder.
• Konstruktionen med vinkelgreb og rulle er egnet til gentagen mekanisk skift ved bevægelse.
• IP65-beskyttelse øger holdbarheden ved brug i tekniske operationer.
• Kompakt elektromekanisk løsning til pålidelig positionsregistrering.

Installations- og betjeningsvejledning

• Udfør installationen på en sådan måde, at betjeningsgrebet ikke belastes uden for dets arbejdsretning.
• Monter kontakten på en solid overflade, og sørg for korrekt mekanisk justering i forhold til det styrede element.
• Overhold betegnelsen for NO- og NC-kontakter ved tilslutning.
• For at opretholde afskærmningen skal du sørge for korrekt tætning og korrekt føring af de tilsluttede ledninger.

Sikkerhedsmeddelelse

• Produktet fungerer med en spænding på op til 250 V, derfor er der risiko for elektrisk stød, hvis det tilsluttes eller håndteres forkert.
• Installation og elektrisk tilslutning skal udføres af en person med relevante faglige kvalifikationer.
• Afbryd altid strømmen til enheden før installation, vedligeholdelse eller udskiftning.
• Overskrid ikke den nominelle elektriske belastning af kontakterne.
• Forkert mekanisk belastning kan beskadige afbryderen eller forårsage afbryderfejl.
