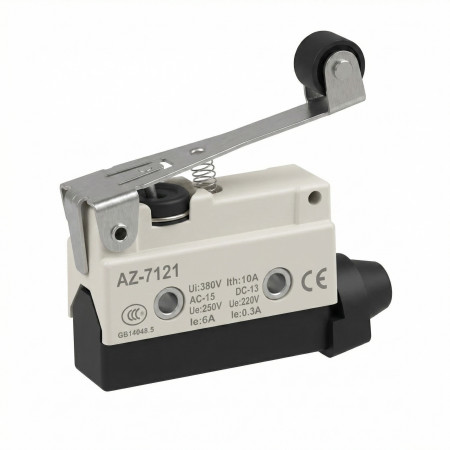

Végálláskapcsoló AZ-7121, IP65, 250V 10A

Az AZ-7121 végálláskapcsoló egy elektromechanikus kapcsolóelem, amelyet ipari és műszaki alkalmazásokban pozíció, véghelyzetek és mechanikus mozgás érzékelésére terveztek. A ferde karral és görgővel ellátott kialakítás lehetővé teszi az érintkezőmechanizmus vezérlését, amikor az a gép vagy mechanizmus mozgó részével érintkezik. Az IP65-ös védelem támogatja a fokozott por- és fröccsenő víznek kitett környezetben való használatot.

Műszaki adatok

• Modell: AZ-7121
• Terméktípus: végálláskapcsoló
• Fej típusa: görgős szögkar
• Érintkezők: 1x NO, 1x NC
• Névleges feszültség: 250 V
• Névleges áram: 10 A
• Védelem: IP65
• Súly: 60g

Funkciók és jellemzők

• Mechanikus vezérlés görgővel ellátott karral a mozgás érzékelésére vagy a véghelyzet elérésére.
• Az NO és NC érintkezők kombinációja lehetővé teszi mind a jelző-, mind a vezérlőáramkörök csatlakoztatását.
• Az IP65-ös védelemmel ellátott, zárt kialakítás korlátozza a por behatolását és ellenáll a fröccsenő víznek.
• Alkalmas olyan berendezések vezérlő, pozicionáló és biztonsággal kapcsolatos részeibe történő beépítésre, ahol mechanikus kapcsolás szükséges.

Ideális a következőkhöz:

• Ipari automatizálás és gépek.
• A mozgó alkatrészek véghelyzetének érzékelése.
• Mechanikus ütközők, csúszkák, fedelek és vezérlőmechanizmusok.
• Mechanikus kapcsolóval aktivált vezérlő- és jelzőáramkörök.

A csomag tartalma

• 1x végálláskapcsoló AZ-7121

Miért válassza ezt a terméket?

• NO és NC érintkezők bevált kombinációja a szélesebb csatlakozási lehetőségekért.
• A szögkaros és görgős kialakítás alkalmas a mozgással történő ismételt mechanikus kapcsolásokra.
• Az IP65 védelem növeli a tartósságot műszaki műveletek során.
• Kompakt elektromechanikus megoldás a megbízható helyzetérzékeléshez.

Telepítési és üzemeltetési utasítások

• A szerelést úgy végezze el, hogy a vezérlőkar ne legyen igénybe véve a működési irányán kívül.
• Szerelje fel a kapcsolót szilárd felületre, és ügyeljen a szabályozott elemhez való megfelelő mechanikai illeszkedésre.
• Csatlakoztatáskor vegye figyelembe az NO és NC érintkezők jelölését.
• Az árnyékolás fenntartása érdekében gondoskodjon a csatlakoztatott vezetékek megfelelő tömítéséről és elvezetéséről.

Biztonsági figyelmeztetés

• A termék legfeljebb 250 V feszültséggel működik, ezért helytelen csatlakoztatás vagy kezelés esetén áramütés veszélye áll fenn.
• A telepítést és az elektromos csatlakoztatást megfelelő szakképesítéssel rendelkező személynek kell elvégeznie.
• Telepítés, karbantartás vagy csere előtt mindig áramtalanítsa a készüléket.
• Ne lépje túl az érintkezők névleges elektromos terhelését.
• A nem megfelelő mechanikai terhelés károsíthatja a kapcsolót, vagy kapcsolási hibákat okozhat.
