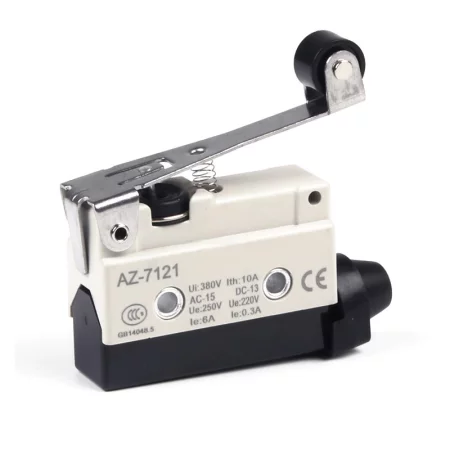

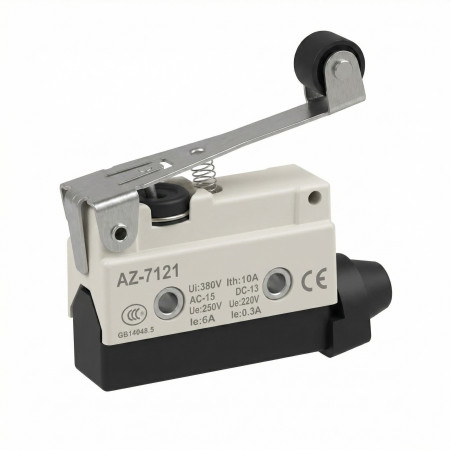

Granična sklopka AZ-7121, IP65, 250V 10A

Granična sklopka AZ-7121 je elektromehanički sklopni element dizajniran za osjet položaja, krajnjih položaja i mehaničkog kretanja u industrijskim i tehničkim primjenama. Dizajn s kutnom polugom i valjkom omogućuje upravljanje kontaktnim mehanizmom kada je u kontaktu s pokretnim dijelom stroja ili mehanizma. Zaštita IP65 podržava upotrebu u okruženjima s povećanom prašinom i prskanjem vode.

Tehničke specifikacije

• Model: AZ-7121
• Vrsta proizvoda: granični prekidač
• Vrsta glave: kutna poluga s valjkom
• Kontakti: 1x NO, 1x NC
• Nazivni napon: 250 V
• Nazivna struja: 10 A
• Zaštita: IP65
• Težina: 60 g

Funkcije i značajke

• Mehaničko upravljanje pomoću poluge s valjkom za detekciju kretanja ili postizanje krajnjeg položaja.
• Kombinacija NO i NC kontakata omogućuje spajanje i signalnih i upravljačkih krugova.
• Zatvoreni dizajn s IP65 zaštitom ograničava ulazak prašine i otporan je na prskanje vode.
• Pogodno za ugradnju u dijelove opreme za upravljanje, pozicioniranje i sigurnost gdje je potrebno mehaničko prebacivanje.

Idealno za

• Industrijska automatizacija i strojevi.
• Osjet krajnjih položaja pokretnih dijelova.
• Mehanički graničnici, klizači, poklopci i upravljački mehanizmi.
• Upravljački i signalni krugovi s mehaničkom aktivacijom prekidača.

Sadržaj paketa

• 1x granični prekidač AZ-7121

Zašto odabrati ovaj proizvod?

• Dokazana kombinacija NO i NC kontakata za šire mogućnosti spajanja.
• Dizajn s kutnom polugom i valjkom prikladan je za ponovljeno mehaničko prebacivanje pokretom.
• IP65 zaštita povećava trajnost prilikom korištenja u tehničkim operacijama.
• Kompaktno elektromehaničko rješenje za pouzdano određivanje položaja.

Upute za instalaciju i uporabu

• Instalaciju izvršite na način da upravljačka poluga nije opterećena izvan svog radnog smjera.
• Postavite prekidač na čvrstu površinu i osigurajte ispravno mehaničko poravnanje s kontroliranim elementom.
• Prilikom spajanja, poštujte oznaku NO i NC kontakata.
• Za održavanje zaštite, osigurajte pravilno brtvljenje i pravilno usmjeravanje spojenih žica.

Sigurnosna obavijest

• Proizvod radi s naponom do 250 V, stoga postoji opasnost od strujnog udara ako se nepravilno spoji ili njime rukuje.
• Instalaciju i električni priključak mora izvršiti osoba s odgovarajućim stručnim kvalifikacijama.
• Uvijek isključite napajanje uređaja prije instalacije, održavanja ili zamjene.
• Ne prekoračujte nazivno električno opterećenje kontakata.
• Nepravilno mehaničko opterećenje može oštetiti prekidač ili uzrokovati kvar u preklapanju.
