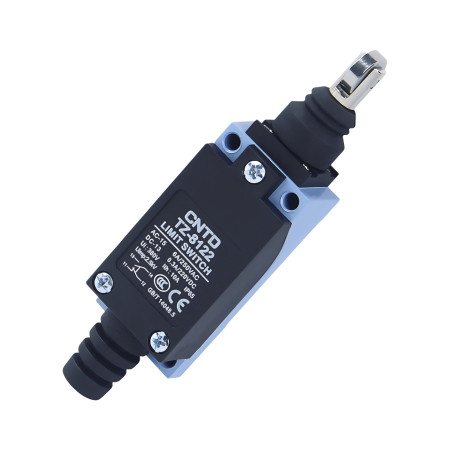

Finecorsa TZ-8122, rullo 90°

Il finecorsa CNTD TZ-8122 della serie TZ-8 è un robusto interruttore meccanico industriale con pistone dritto, progettato per il rilevamento preciso delle posizioni finali e degli arresti meccanici. Il design compatto consente l'installazione anche in spazi limitati, mentre il pistone dritto garantisce una commutazione univoca e ripetibile senza precarico della molla.

Specifiche tecniche

• Tipo: finecorsa meccanico
• Modello: TZ-8122
• Attuatore: pistone a spinta diretta
• Disposizione dei contatti: 1× NO + 1× NC (doppio circuito)
• Velocità di funzionamento: da 5 mm/s a 0,5 m/s
• Resistenza di contatto: max. 25 mΩ
• Resistenza di isolamento: min. 100 MΩ (a 500 VDC)
• Rigidità dielettrica: 1500 VAC / 1 minuto
• Durata meccanica: 1.000.000 di cicli
• Durata elettrica: oltre 500.000 cicli di commutazione
• Temperatura di esercizio: da -20°C a +70°C
• Umidità relativa: ≤ 95% RH
• Protezione: IP65
• Dimensioni del corpo: 64 × 28,5 × 25 mm
• Lunghezza totale: 113,2 mm
• Peso: 130 g

Tensioni e correnti nominali

Funzioni e caratteristiche

• Pistone a spinta diretta per una commutazione precisa e ripetibile
• Dimensioni compatte adatte a spazi di installazione limitati
• Meccanismo di contatto a doppia molla per una lunga durata
• Robusta lega di alluminio e alloggiamento in plastica rinforzata
• Resistente all'acqua, alla polvere e all'olio (IP65)
• Parametri elettrici stabili per circuiti sia CA che CC

Ideale per

• Automazione industriale
• Sistemi di trasporto
• CNC e macchine utensili
• Linee di assemblaggio e confezionamento
• Rilevamento delle posizioni finali e degli arresti meccanici

Contenuto della confezione

• Finecorsa CNTD TZ-8122

Perché scegliere questo prodotto?

• Tabella chiara delle tensioni e delle correnti nominali
• Elevata durata meccanica ed elettrica
• Design industriale compatto e robusto
• Funzionamento affidabile anche in ambienti difficili
• Qualità comprovata della serie CNTD TZ-8
