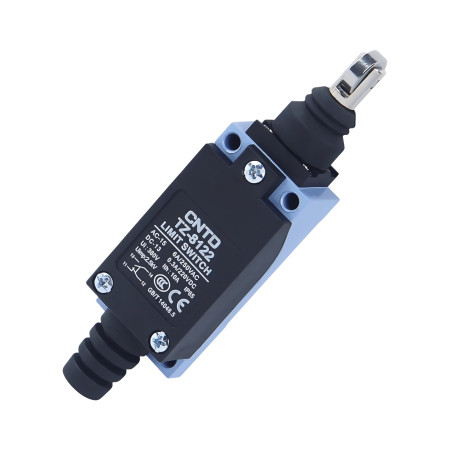

Gränslägesbrytare TZ-8122, rulle 90°

Gränslägesbrytaren CNTD TZ-8122 i TZ-8-serien är en robust industriell mekanisk brytare med rak tryckkolv, konstruerad för exakt detektering av ändlägen och mekaniska stopp. Den kompakta designen möjliggör installation även i begränsat utrymme, medan den raka kolven säkerställer entydig och repeterbar omkoppling utan fjäderförspänning.

Tekniska specifikationer

• Typ: mekanisk gränsbrytare
• Modell: TZ-8122
• Ställdon: direkt tryckkolv
• Kontaktanordning: 1× NO + 1× NC (dubbelkrets)
• Driftshastighet: 5 mm/s till 0,5 m/s
• Kontaktmotstånd: max. 25 mΩ
• Isolationsresistans: min. 100 MΩ (vid 500 VDC)
• Dielektrisk styrka: 1500 VAC / 1 minut
• Mekanisk livslängd: 1 000 000 cykler
• Elektrisk livslängd: mer än 500 000 kopplingscykler
• Driftstemperatur: -20°C till +70°C
• Relativ luftfuktighet: ≤ 95 % RF
• Skydd: IP65
• Kroppsmått: 64 × 28,5 × 25 mm
• Totallängd: 113,2 mm
• Vikt: 130 g

Nominella spänningar och strömmar

Funktioner och egenskaper

• Direkttryckkolv för exakt och repeterbar omkoppling
• Kompakta mått lämpliga för begränsade installationsutrymmen
• Dubbel fjäderkontaktmekanism för lång livslängd
• Robust aluminiumlegering och förstärkt plasthölje
• Vatten-, damm- och oljebeständig (IP65)
• Stabila elektriska parametrar för både AC- och DC-kretsar

Idealisk för

• Industriell automation
• Transportbandssystem
• CNC- och maskinverktyg
• Monterings- och förpackningslinjer
• Detektering av ändlägen och mekaniska stopp

Paketinnehåll

• Gränslägesbrytare CNTD TZ-8122

Varför välja den här produkten?

• Tydlig tabell över märkspänningar och märkströmmar
• Hög mekanisk och elektrisk hållbarhet
• Kompakt och robust industridesign
• Tillförlitlig drift även i krävande miljöer
• Beprövad kvalitet hos CNTD TZ-8-serien
