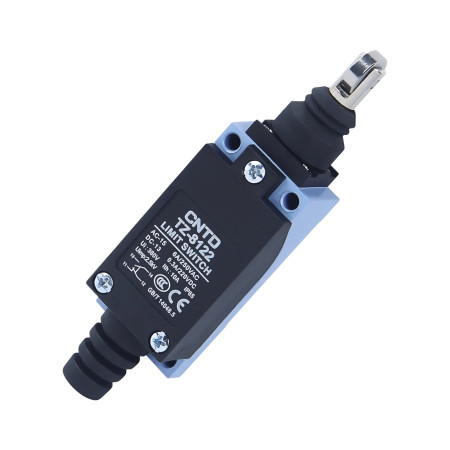

Koncový spínač TZ-8122, valček 90°

Koncový spínač CNTD TZ-8122 zo série TZ-8 je robustný priemyselný mechanický spínač s priamym tlačným piestom, určený na presnú detekciu koncových polôh a mechanických dorazov. Kompaktná konštrukcia umožňuje inštaláciu aj v obmedzenom priestore, zatiaľ čo priamy piest zaisťuje jednoznačné a opakovateľné zopnutie bez pružného predsadenia.

Technické špecifikácie

• Typ: mechanický koncový spínač (limit switch)
• Model: TZ-8122
• Ovládač: priamy tlačný piest
• Kontaktné usporiadanie: 1× NO + 1× NC (dvojitý obvod)
• Prevádzková rýchlosť: 5 mm/s až 0,5 m/s
• Kontaktný odpor: max. 25 mΩ
• Izolačný odpor: min. 100 MΩ (pri 500 VDC)
• Dielektrická pevnosť: 1500 VAC / 1 minúta
• Mechanická životnosť: 1 000 000 cyklov
• Elektrická životnosť: viac ako 500 000 zopnutí
• Prevádzková teplota: -20 °C až +70 °C
• Relatívna vlhkosť: ≤ 95 % RH
• Krytie: IP65
• Rozmery tela: 64 × 28,5 × 25 mm
• Celková dĺžka: 113,2 mm
• Hmotnosť: 130 g

Menovité napätie a prúdy

Funkcie a vlastnosti

• Priamy tlačný piest pre presné a opakovateľné zopnutie
• Kompaktné rozmery vhodné do obmedzených inštalačných priestorov
• Dvojitý pružinový mechanizmus kontaktov pre dlhú životnosť
• Pevné puzdro z hliníkovej zliatiny a zosilneného plastu
• Odolnosť voči vode, prachu a olejom (IP65)
• Stabilné elektrické parametre pre AC aj DC obvody

Ideálne pre

• Priemyselnú automatizáciu
• Dopravníkové systémy
• CNC a obrábacie stroje
• Montážne a baliace linky
• Detekciu koncových polôh a mechanických dorazov

Obsah balenia

• Koncový spínač CNTD TZ-8122

Prečo zvoliť tento produkt

• Prehľadná tabuľka menovitých napätí a prúdov
• Vysoká mechanická aj elektrická životnosť
• Kompaktné a robustné priemyselné prevedenie
• Spoľahlivá prevádzka aj v náročnom prostredí
• Overená kvalita radu CNTD TZ-8
