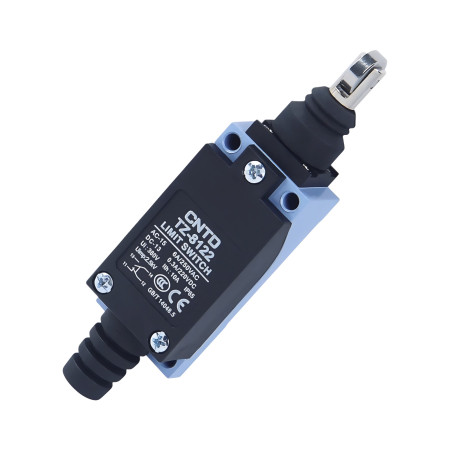

Koncový spínač TZ-8122, váleček 90°

Koncový spínač CNTD TZ-8122 ze série TZ-8 je robustní průmyslový mechanický spínač s přímým tlačným pístem, určený pro přesnou detekci koncových poloh a mechanických dorazů. Kompaktní konstrukce umožňuje instalaci i v omezeném prostoru, zatímco přímý píst zajišťuje jednoznačné a opakovatelné sepnutí bez pružného předsazení.

Technické specifikace

• Typ: mechanický koncový spínač (limit switch)
• Model: TZ-8122
• Ovladač: přímý tlačný píst
• Kontaktní uspořádání: 1× NO + 1× NC (dvojitý obvod)
• Provozní rychlost: 5 mm/s až 0,5 m/s
• Kontaktní odpor: max. 25 mΩ
• Izolační odpor: min. 100 MΩ (při 500 VDC)
• Dielektrická pevnost: 1500 VAC / 1 minuta
• Mechanická životnost: 1 000 000 cyklů
• Elektrická životnost: více než 500 000 sepnutí
• Provozní teplota: -20 °C až +70 °C
• Relativní vlhkost: ≤ 95 % RH
• Krytí: IP65
• Rozměry těla: 64 × 28,5 × 25 mm
• Celková délka: 113,2 mm
• Hmotnost: 130 g

Jmenovité napětí a proudy

Funkce a vlastnosti

• Přímý tlačný píst pro přesné a opakovatelné sepnutí
• Kompaktní rozměry vhodné do omezených instalačních prostor
• Dvojitý pružinový mechanismus kontaktů pro dlouhou životnost
• Pevné pouzdro z hliníkové slitiny a zesíleného plastu
• Odolnost vůči vodě, prachu a olejům (IP65)
• Stabilní elektrické parametry pro AC i DC obvody

Ideální pro

• Průmyslovou automatizaci
• Dopravníkové systémy
• CNC a obráběcí stroje
• Montážní a balicí linky
• Detekci koncových poloh a mechanických dorazů

Obsah balení

• Koncový spínač CNTD TZ-8122

Proč zvolit tento produkt

• Přehledná tabulka jmenovitých napětí a proudů
• Vysoká mechanická i elektrická životnost
• Kompaktní a robustní průmyslové provedení
• Spolehlivý provoz i v náročném prostředí
• Ověřená kvalita řady CNTD TZ-8
