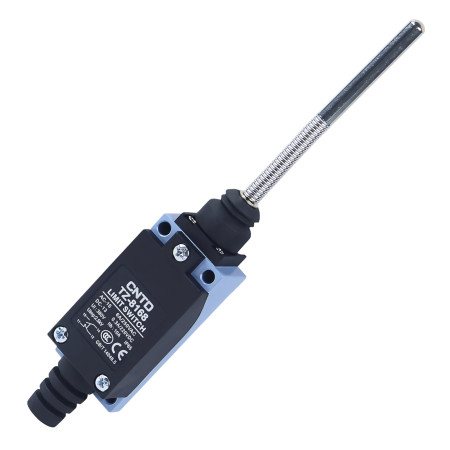

Koncový spínač TZ-8168, pružina s kovovou tyčkou

Koncový spínač CNTD TZ-8168 ze série TZ-8 je robustní průmyslový mechanický spínač s pružinovým ovladačem zakončeným kovovou tyčkou. Toto provedení je určeno pro aplikace, kde je vyžadován přímý lineární kontakt, vysoká mechanická odolnost a spolehlivé sepnutí i při opakovaném zatížení. Díky kovové tyčce je vhodný i pro hrubší mechanické podmínky a přesnou detekci polohy.

Technické specifikace

• Typ: mechanický koncový spínač (limit switch)
• Model: TZ-8168
• Ovladač: pružina s pevnou kovovou tyčkou
• Kontaktní uspořádání: 1× NO + 1× NC (dvojitý obvod)
• Kontaktní odpor: max. 25 mΩ
• Izolační odpor: min. 100 MΩ (při 500 VDC)
• Dielektrická pevnost: 1500 VAC / 1 minuta
• Provozní rychlost: 5 mm/s až 0,5 m/s
• Mechanická životnost: 1 000 000 cyklů
• Elektrická životnost: více než 500 000 sepnutí
• Provozní teplota: -20 °C až +70 °C
• Relativní vlhkost: ≤ 95 % RH
• Krytí: IP65
• Rozměry těla: 29 × 27 × 175 mm
• Hmotnost: 140 g

Jmenovité napětí a proudy

Funkce a vlastnosti

• Pružinový mechanismus s kovovou tyčkou pro vysokou mechanickou odolnost
• Přesné a stabilní sepnutí při lineárním pohybu
• Dvojitý pružinový kontaktový mechanismus pro dlouhou životnost
• Kombinace hliníkové slitiny a zesíleného plastu
• Odolnost vůči vodě, prachu a olejům (IP65)
• Stabilní elektrické parametry pro AC i DC aplikace

Ideální pro

• Průmyslovou automatizaci
• Dopravníkové systémy
• CNC a obráběcí stroje
• Montážní a balicí linky
• Detekci koncových poloh a mechanických dorazů

Obsah balení

• Koncový spínač CNTD TZ-8168

Proč zvolit tento produkt

• Přesně definované jmenovité napětí a proudy pro různé typy zátěže
• Vysoká mechanická i elektrická životnost
• Odolné provedení vhodné do náročných provozů
• Univerzální použití v AC i DC obvodech
• Ověřená kvalita průmyslové řady CNTD TZ-8
