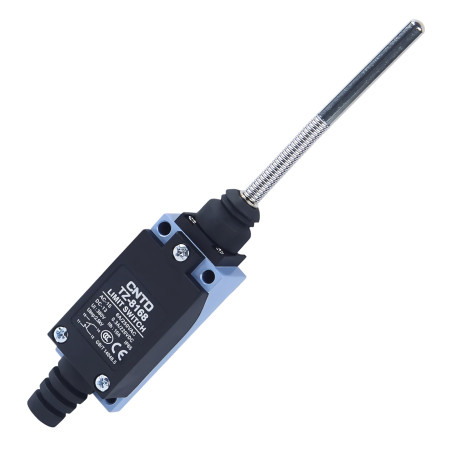

Wyłącznik krańcowy TZ-8168, sprężynowy, z prętem metalowym
zoom_out_map
chevron_left chevron_right

Wyłącznik krańcowy TZ-8168, sprężynowy z prętem metalowym

21,59 €

21,59 € bez VAT

21.591941 Netto

i
Stawka VAT stosowana wynosi 0% dla kraju Stany Zjednoczone.
check Na stanie
Karta katalogowa

Wyłącznik krańcowy CNTD TZ-8168 z serii TZ-8 to wytrzymały, przemysłowy wyłącznik mechaniczny z siłownikiem sprężynowym zakończonym metalowym prętem. Konstrukcja ta jest przeznaczona do zastosowań, w których wymagany jest bezpośredni kontakt liniowy, wysoka wytrzymałość mechaniczna i niezawodne przełączanie nawet przy powtarzających się obciążeniach. Dzięki metalowemu prętowi nadaje się również do pracy w trudniejszych warunkach mechanicznych i precyzyjnego wykrywania położenia.

Dane techniczne

  • Typ: mechaniczny wyłącznik krańcowy
  • Model: TZ-8168
  • Siłownik: sprężyna z prętem metalowym
  • Układ styków: 1× NO + 1× NC (podwójny obwód)
  • Rezystancja styku: maks. 25 mΩ
  • Rezystancja izolacji: min. 100 MΩ (przy 500 V DC)
  • Wytrzymałość dielektryczna: 1500 V AC / 1 minuta
  • Prędkość robocza: 5 mm/s do 0,5 m/s
  • Żywotność mechaniczna: 1 000 000 cykli
  • Żywotność elektryczna: ponad 500 000 cykli przełączania
  • Temperatura pracy: od -20°C do +70°C
  • Wilgotność względna: ≤ 95% RH
  • Ochrona: IP65
  • Wymiary korpusu: 29 × 27 × 175 mm
  • Waga: 140g

Napięcia i prądy znamionowe

Rodzaj obciążenia Woltaż BRAK kontaktu styk NC
Rezystancyjny (prąd przemienny) 125 V AC 5 A 5 A
250 V AC 5 A 5 A
Rezystancyjny (prąd stały) 8–30 V prądu stałego 5 A 5 A
125 V prądu stałego 0,4 A 0,4 A
250 V prądu stałego 0,2 A 0,2 A
Indukcja (prąd przemienny) 125 V AC 3 A 3 A
250 V AC 3 A 3 A
Indukcyjny (prąd stały) 8–30 V prądu stałego 4 A 4 A
125 V prądu stałego 3 A 3 A
250 V prądu stałego 3 A 3 A
Prąd udarowy – 12 A 24 A

Funkcje i cechy

  • Mechanizm sprężynowy z prętem metalowym zapewniający wysoką wytrzymałość mechaniczną
  • Precyzyjne i stabilne przełączanie podczas ruchu liniowego
  • Podwójny mechanizm sprężynowy zapewniający długą żywotność
  • Połączenie stopu aluminium i wzmocnionego tworzywa sztucznego
  • Odporność na wodę, kurz i olej (IP65)
  • Stabilne parametry elektryczne zarówno dla zastosowań AC, jak i DC

Idealny dla

  • Automatyka przemysłowa
  • Systemy przenośnikowe
  • CNC i obrabiarki
  • Linie montażowe i pakujące
  • Wykrywanie pozycji krańcowych i ograniczników mechanicznych

Zawartość opakowania

  • Wyłącznik krańcowy CNTD TZ-8168

Dlaczego warto wybrać ten produkt?

  • Precyzyjnie zdefiniowane napięcia i prądy znamionowe dla różnych typów obciążeń
  • Wysoka trwałość mechaniczna i elektryczna
  • Trwała konstrukcja odpowiednia do wymagających operacji
  • Uniwersalne zastosowanie w obwodach prądu przemiennego i stałego
  • Sprawdzona jakość przemysłowej serii CNTD TZ-8
CNTD
AM3646
85365080
Napięcie
115 V DC
250 V AC
Pokrycie
IP65
Maks. prąd
5 A

Importer dla UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Republika Czeska,
