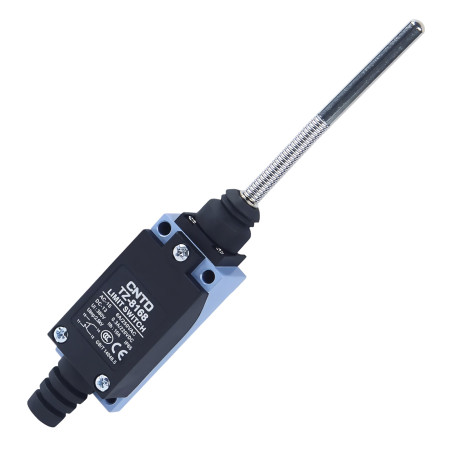

Finecorsa TZ-8168 con molla e asta metallica IP65 CNTD
zoom_out_map
chevron_left chevron_right

Finecorsa TZ-8168, molla con asta metallica

21,59 €

21,59 € IVA esclusa

21.591941 Tasse escluse

i
L'aliquota IVA applicata è del 0% per il paese Stati Uniti.
check In magazzino
Scarica il pdf

Il finecorsa CNTD TZ-8168 della serie TZ-8 è un robusto interruttore meccanico industriale con attuatore a molla e asta metallica. Questo design è pensato per applicazioni che richiedono contatto lineare diretto, elevata resistenza meccanica e commutazione affidabile anche sotto carichi ripetuti. Grazie all'asta metallica, è adatto anche per condizioni meccaniche più difficili e un rilevamento preciso della posizione.

Specifiche tecniche

  • Tipo: finecorsa meccanico
  • Modello: TZ-8168
  • Attuatore: molla con asta metallica piena
  • Disposizione dei contatti: 1× NO + 1× NC (doppio circuito)
  • Resistenza di contatto: max. 25 mΩ
  • Resistenza di isolamento: min. 100 MΩ (a 500 VDC)
  • Rigidità dielettrica: 1500 VAC / 1 minuto
  • Velocità di funzionamento: da 5 mm/s a 0,5 m/s
  • Durata meccanica: 1.000.000 di cicli
  • Durata elettrica: oltre 500.000 cicli di commutazione
  • Temperatura di esercizio: da -20°C a +70°C
  • Umidità relativa: ≤ 95% RH
  • Protezione: IP65
  • Dimensioni del corpo: 29 × 27 × 175 mm
  • Peso: 140 g

Tensioni e correnti nominali

Tipo di carico Voltaggio NESSUN contatto Contatto NC
Resistivo (CA) 125 V CA 5 A 5 A
250 V CA 5 A 5 A
Resistivo (CC) 8–30 V CC 5 A 5 A
125 V CC 0,4 A 0,4 A
250 V CC 0,2 A 0,2 A
Induzione (CA) 125 V CA 3 A 3 A
250 V CA 3 A 3 A
Induttivo (CC) 8–30 V CC 4 A 4 A
125 V CC 3 A 3 A
250 V CC 3 A 3 A
sovracorrente – 12 A 24 A

Funzioni e caratteristiche

  • Meccanismo a molla con asta metallica per elevata resistenza meccanica
  • Commutazione precisa e stabile durante il movimento lineare
  • Meccanismo di contatto a doppia molla per una lunga durata
  • Combinazione di lega di alluminio e plastica rinforzata
  • Resistente all'acqua, alla polvere e all'olio (IP65)
  • Parametri elettrici stabili per applicazioni sia AC che DC

Ideale per

  • Automazione industriale
  • Sistemi di trasporto
  • CNC e macchine utensili
  • Linee di assemblaggio e confezionamento
  • Rilevamento delle posizioni finali e degli arresti meccanici

Contenuto della confezione

  • Finecorsa CNTD TZ-8168

Perché scegliere questo prodotto?

  • Tensioni e correnti nominali definite con precisione per diversi tipi di carico
  • Elevata durata meccanica ed elettrica
  • Design durevole adatto per operazioni impegnative
  • Utilizzo universale sia nei circuiti AC che DC
  • Qualità comprovata della serie industriale CNTD TZ-8
CNTD
AM3646
85365080
Tensione
115 V DC
250 V AC
Copertura
IP65
Corrente massima
5 A

Importatore per l'UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Repubblica Ceca,
