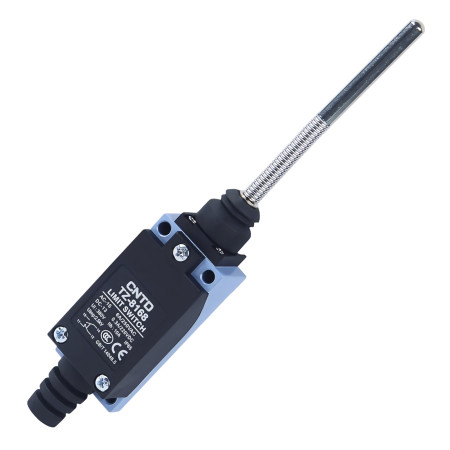

TZ-8168 végálláskapcsoló, rugós fémrúddal

A TZ-8 sorozatú CNTD TZ-8168 végálláskapcsoló egy robusztus ipari mechanikus kapcsoló, rugós működtetővel, fémrúddal lezárva. Ez a kialakítás olyan alkalmazásokhoz készült, ahol közvetlen lineáris érintkezés, nagy mechanikai ellenállás és megbízható kapcsolás ismételt terhelések esetén is szükséges. A fémrúdnak köszönhetően alkalmas durvább mechanikai körülményekre és pontos helyzetérzékelésre is.

Műszaki adatok

• Típus: mechanikus végálláskapcsoló
• Modell: TZ-8168
• Működtető: rugó tömör fémrúddal
• Érintkező elrendezés: 1× NO + 1× NC (kettős áramkör)
• Érintkező ellenállás: max. 25 mΩ
• Szigetelési ellenállás: min. 100 MΩ (500 VDC feszültségnél)
• Átütési szilárdság: 1500 VAC / 1 perc
• Működési sebesség: 5 mm/s - 0,5 m/s
• Mechanikai élettartam: 1 000 000 ciklus
• Elektromos élettartam: több mint 500 000 kapcsolási ciklus
• Üzemi hőmérséklet: -20°C és +70°C között
• Relatív páratartalom: ≤ 95% relatív páratartalom
• Védelem: IP65
• Test méretei: 29 × 27 × 175 mm
• Súly: 140 g

Névleges feszültségek és áramok

Funkciók és jellemzők

• Rugós mechanizmus fémrúddal a nagy mechanikai ellenállás érdekében
• Precíz és stabil kapcsolás lineáris mozgás közben
• Dupla rugós érintkezőmechanizmus a hosszú élettartamért
• Alumíniumötvözet és megerősített műanyag kombinációja
• Víz-, por- és olajálló (IP65)
• Stabil elektromos paraméterek mind AC, mind DC alkalmazásokhoz

Ideális a következőkhöz:

• Ipari automatizálás
• Szállítószalag-rendszerek
• CNC és szerszámgépek
• Összeszerelő és csomagoló sorok
• Végállások és mechanikus ütközők érzékelése

A csomag tartalma

• Végálláskapcsoló CNTD TZ-8168

Miért válassza ezt a terméket?

• Pontosan meghatározott névleges feszültségek és áramok különböző terheléstípusokhoz
• Nagy mechanikai és elektromos tartósság
• Tartós kialakítás, amely alkalmas igényes műveletekhez
• Univerzálisan használható mind AC, mind DC áramkörökben
• A CNTD TZ-8 ipari sorozat bizonyított minősége
