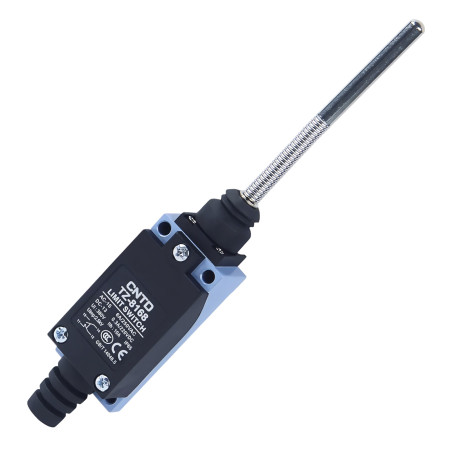

Endschalter TZ-8168, Feder mit Metallstange, IP65
zoom_out_map
chevron_left chevron_right

Endschalter TZ-8168, Feder mit Metallstange

21,59 €

21,59 € ohne MwSt.

21.591941 zzgl. MwSt.

i
Der angewandte MwSt.-Satz beträgt 0% für das Land Vereinigte Staaten.
check Auf Lager
Katalogbogen

Der Endschalter CNTD TZ-8168 aus der TZ-8-Serie ist ein robuster, mechanischer Industrieschalter mit Federantrieb und Metallstange. Er eignet sich für Anwendungen, die direkten linearen Kontakt, hohe mechanische Belastbarkeit und zuverlässiges Schalten auch unter wiederholter Belastung erfordern. Dank der Metallstange ist er zudem für raue mechanische Bedingungen und präzise Positionserfassung geeignet.

Technische Spezifikationen

  • Typ: mechanischer Endschalter
  • Modell: TZ-8168
  • Betätigungselement: Feder mit massiver Metallstange
  • Kontaktanordnung: 1× NO + 1× NC (Doppelschaltung)
  • Kontaktwiderstand: max. 25 mΩ
  • Isolationswiderstand: min. 100 MΩ (bei 500 VDC)
  • Durchschlagsfestigkeit: 1500 V AC / 1 Minute
  • Betriebsgeschwindigkeit: 5 mm/s bis 0,5 m/s
  • Mechanische Lebensdauer: 1.000.000 Zyklen
  • Elektrische Lebensdauer: mehr als 500.000 Schaltzyklen
  • Betriebstemperatur: -20 °C bis +70 °C
  • Relative Luftfeuchtigkeit: ≤ 95 % rF
  • Schutzart: IP65
  • Gehäuseabmessungen: 29 × 27 × 175 mm
  • Gewicht: 140 g

Nennspannungen und -ströme

Lastart Stromspannung Kein Kontakt Kontakt in North Carolina
Widerstand (Wechselstrom) 125 V AC 5 A 5 A
250 V AC 5 A 5 A
Widerstand (Gleichstrom) 8–30 VDC 5 A 5 A
125 VDC 0,4A 0,4A
250 V DC 0,2A 0,2A
Induktion (Wechselstrom) 125 V AC 3 A 3 A
250 V AC 3 A 3 A
Induktiv (Gleichstrom) 8–30 VDC 4 A 4 A
125 VDC 3 A 3 A
250 V DC 3 A 3 A
Stoßstrom – 12 A 24 A

Funktionen und Merkmale

  • Federmechanismus mit Metallstange für hohe mechanische Festigkeit
  • Präzises und stabiles Schalten bei linearer Bewegung
  • Doppelter Federkontaktmechanismus für lange Lebensdauer
  • Kombination aus Aluminiumlegierung und verstärktem Kunststoff
  • Wasser-, Staub- und Ölbeständigkeit (IP65)
  • Stabile elektrische Parameter für Wechsel- und Gleichstromanwendungen

Ideal für

  • Industrielle Automatisierung
  • Fördersysteme
  • CNC- und Werkzeugmaschinen
  • Montage- und Verpackungslinien
  • Erkennung von Endpositionen und mechanischen Anschlägen

Packungsinhalt

  • Endschalter CNTD TZ-8168

Warum sollten Sie sich für dieses Produkt entscheiden?

  • Präzise definierte Nennspannungen und -ströme für verschiedene Lastarten
  • Hohe mechanische und elektrische Belastbarkeit
  • Robuste Konstruktion, geeignet für anspruchsvolle Einsätze
  • Universell einsetzbar in Wechsel- und Gleichstromkreisen
  • Bewährte Qualität der CNTD TZ-8 Industrieserie
CNTD
AM3646
85365080
Spannung
115 V DC
250 V AC
Abdeckung
IP65
Max. aktuell
5 A

EU-Importeur: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tschechische Republik,
