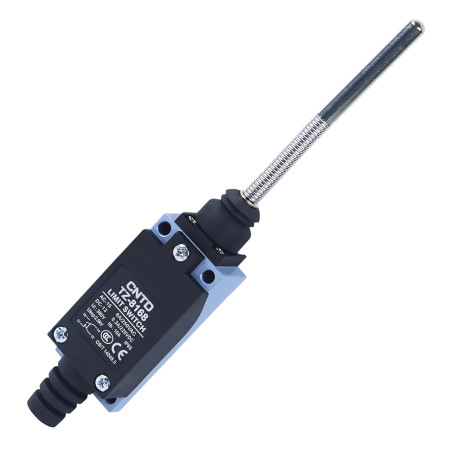

Rajakytkin TZ-8168, jousi metallitangolla

TZ-8-sarjan CNTD TZ-8168 -rajakytkin on kestävä teollisuuskäyttöön tarkoitettu mekaaninen kytkin, jossa on jousitoimilaite ja metallitanko. Tämä malli on tarkoitettu sovelluksiin, joissa vaaditaan suoraa lineaarista kosketusta, suurta mekaanista kestävyyttä ja luotettavaa kytkentää myös toistuvissa kuormissa. Metallitangon ansiosta se soveltuu myös vaativampiin mekaanisiin olosuhteisiin ja tarkkaan asennontunnistukseen.

Tekniset tiedot

• Tyyppi: mekaaninen rajakytkin
• Malli: TZ-8168
• Toimilaite: jousi ja kiinteä metallitanko
• Kosketinjärjestely: 1× NO + 1× NC (kaksoispiiri)
• Kosketusvastus: maks. 25 mΩ
• Eristysvastus: väh. 100 MΩ (500 VDC:n jännitteellä)
• Läpilyöntilujuus: 1500 VAC / 1 minuutti
• Käyttönopeus: 5 mm/s - 0,5 m/s
• Mekaaninen käyttöikä: 1 000 000 sykliä
• Sähköinen käyttöikä: yli 500 000 kytkentäjaksoa
• Käyttölämpötila: -20 °C - +70 °C
• Suhteellinen kosteus: ≤ 95 % RH
• Suojausluokka: IP65
• Rungon mitat: 29 × 27 × 175 mm
• Paino: 140 g

Nimellisjännitteet ja -virrat

Toiminnot ja ominaisuudet

• Jousimekanismi metallitangolla korkean mekaanisen kestävyyden takaamiseksi
• Tarkka ja vakaa kytkentä lineaarisen liikkeen aikana
• Kaksinkertainen jousimekanismi pitkän käyttöiän takaamiseksi
• Alumiiniseoksen ja vahvistemuovin yhdistelmä
• Veden-, pölyn- ja öljynkestävyys (IP65)
• Vakaat sähköiset parametrit sekä AC- että DC-sovelluksissa

Ihanteellinen

• Teollisuusautomaatio
• Kuljetinjärjestelmät
• CNC- ja työstökoneet
• Kokoonpano- ja pakkauslinjat
• Päätyasentojen ja mekaanisten pysäyttimien tunnistus

Pakkauksen sisältö

• Rajakytkin CNTD TZ-8168

Miksi valita tämä tuote?

• Tarkasti määritellyt nimellisjännitteet ja -virrat eri kuormitustyypeille
• Korkea mekaaninen ja sähköinen kestävyys
• Kestävä muotoilu sopii vaativiin toimintoihin
• Yleiskäyttöinen sekä AC- että DC-piireissä
• CNTD TZ-8 -teollisuussarjan todistettua laatua
